Ingegneria Strutturale e Sismica

Riproduzione di fenomeni naturali quali eventi sismici, sia terrestri sia marini, mediante applicazioni su tavole vibranti.
Simulazioni di resistenza di strutture edili in cemento armato. Strutture per analisi ed indagini su isolatori sismici.

Home Per settori Ingegneria Strutturale e Sismica

Sistemi di testing per strutture e simulazione sismica

Nel settore dell’ingegneria strutturale e sismica, la validazione del comportamento dei materiali è essenziale per garantire sicurezza e durabilità. Italsigma progetta macchine da prova strutturali e sistemi di simulazione sismica per università, laboratori e centri di ricerca.

Realizziamo sistemi per prove statiche e dinamiche su strutture, materiali da costruzione, dispositivi antisismici e componenti infrastrutturali. Le piattaforme possono integrare attuatori servo-idraulici, sistemi multiasse e acquisizione dati ad alta frequenza.

Le nostre soluzioni consentono la simulazione di eventi sismici, carichi ciclici e condizioni estreme, fornendo dati fondamentali per ricerca, certificazione e progettazione ingegneristica.

Perché scegliere Italsigma per structural & seismic testing.

Italsigma sviluppa seismic testing systems custom per la validazione di strutture e dispositivi antisismici.

I nostri sistemi permettono di:

simulare carichi dinamici complessi
riprodurre eventi sismici reali
eseguire prove multiassiali avanzate
garantire alta precisione dei dati sperimentali

Ogni piattaforma integra controllo avanzato, servo-idraulica e acquisizione dati ad alta velocità in un’unica architettura di testing.

CONTATTACI

SOLUZIONI

Servoidraulica BX2112
Sistema di prova per caratterizzazione dei materiali per scorrimento. La Italsigma BX2112_1P è una macchina realizzata per la determinazione del coefficiente di attrito tra elementi di scorrimento di appoggi strutturali, in conformità alla normativa EN 1337-2: 2002, Annex D.
Carico verticale: 500 kN Carico orizzontale: 100 kN
- Telaio a quattro colonne, progettato per resistere rigidamente a un carico verticale pari a 500 kN.
- Attuatore verticale in grado di applicare una forza di compressione pari a 500 kN a una pressione di 210 bar, con corsa di 100 mm, dotato di servovalvola e trasduttore LVDT per il rilevamento dello spostamento del pistone.

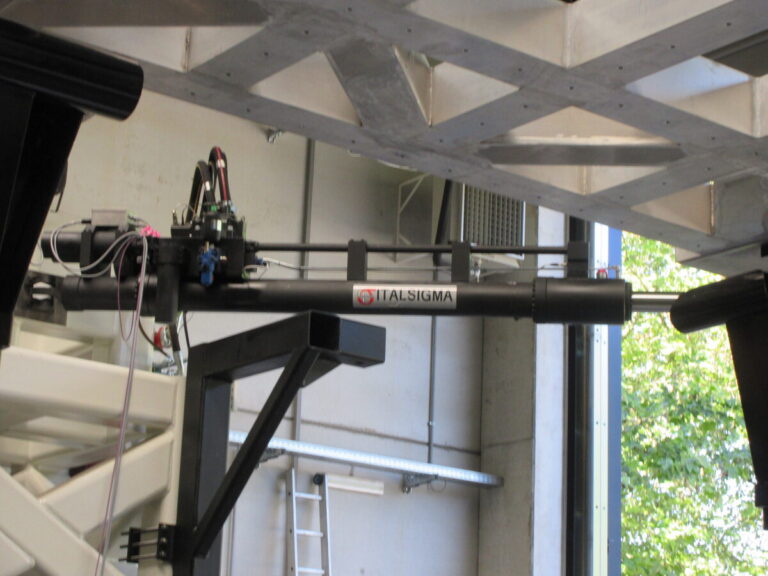

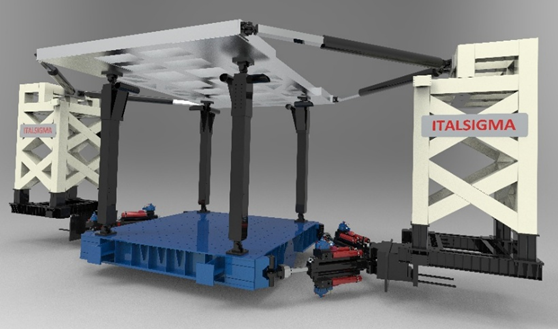

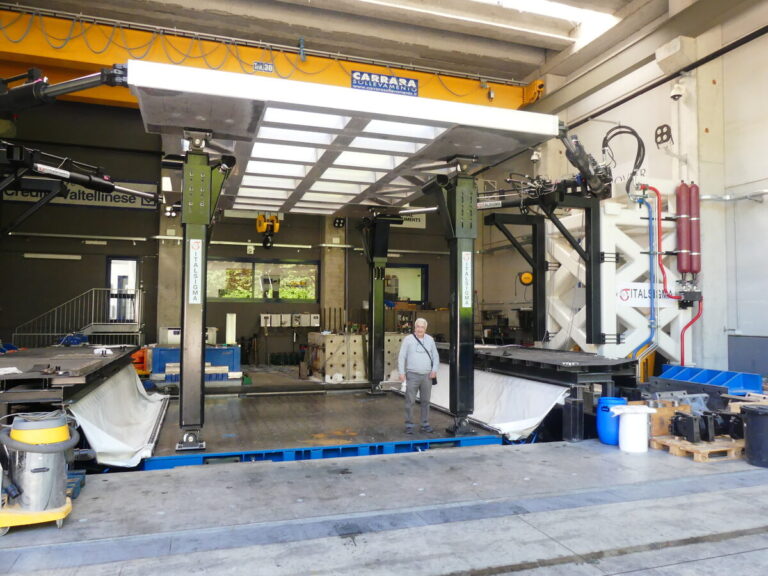

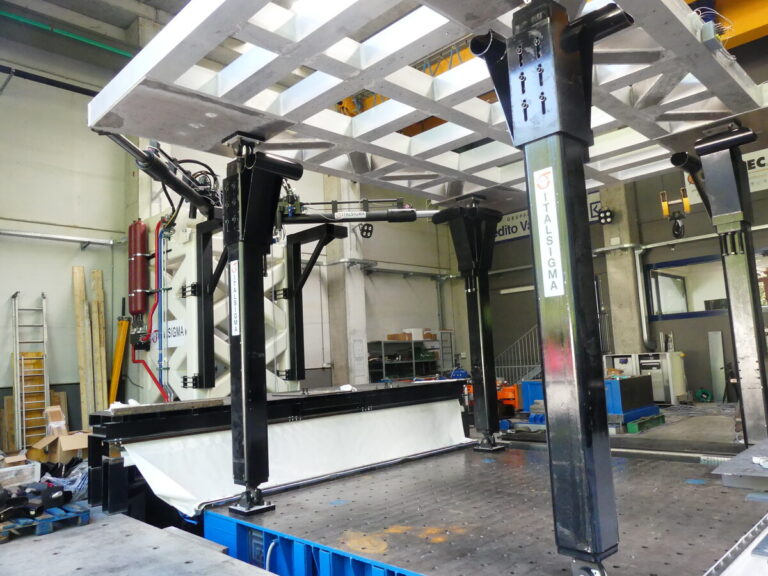

Struttura di Prova per la Simulazione Sismica
Attrezzatura sperimentale per prove dinamiche a grande scala su elementi strutturali e non. Il sistema, composto da quattro attuatori, è in grado di simulare la risposta relativa di qualsiasi coppia di piani contigui di edifici di qualunque altezza. Pressione nominale di funzionamento: 280 bar Capacità di spostamento: +/- 1.000 mm Capacità in forza: +/- 150 kN Snodi sferici: 150 kN Video Collaudo Video Prova Dinamica

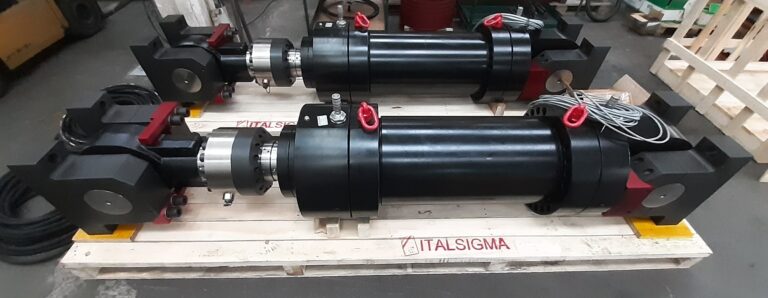

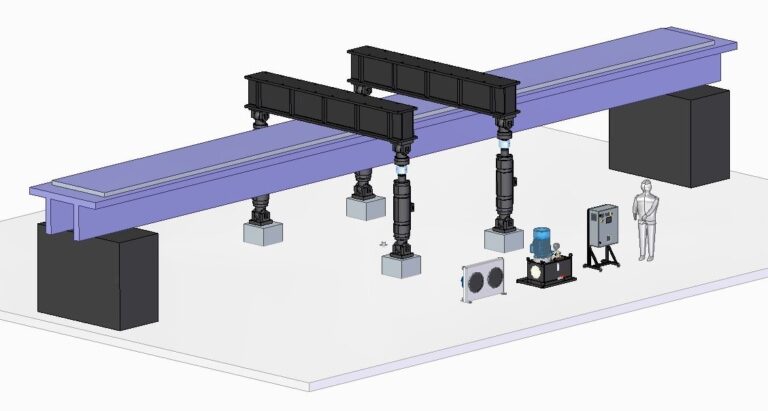

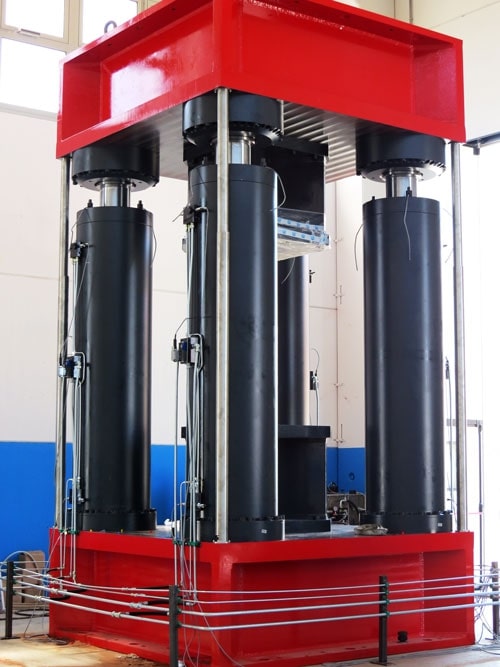

Sistema di Prova per Travi Viadotti
Impianto composto da 4 attuatori servoidraulici da 6.000 kN complessivi (1.500 kN per attuatore), una centrale idraulica ed un sistema di controllo. Forza verticale: 6.000 kN

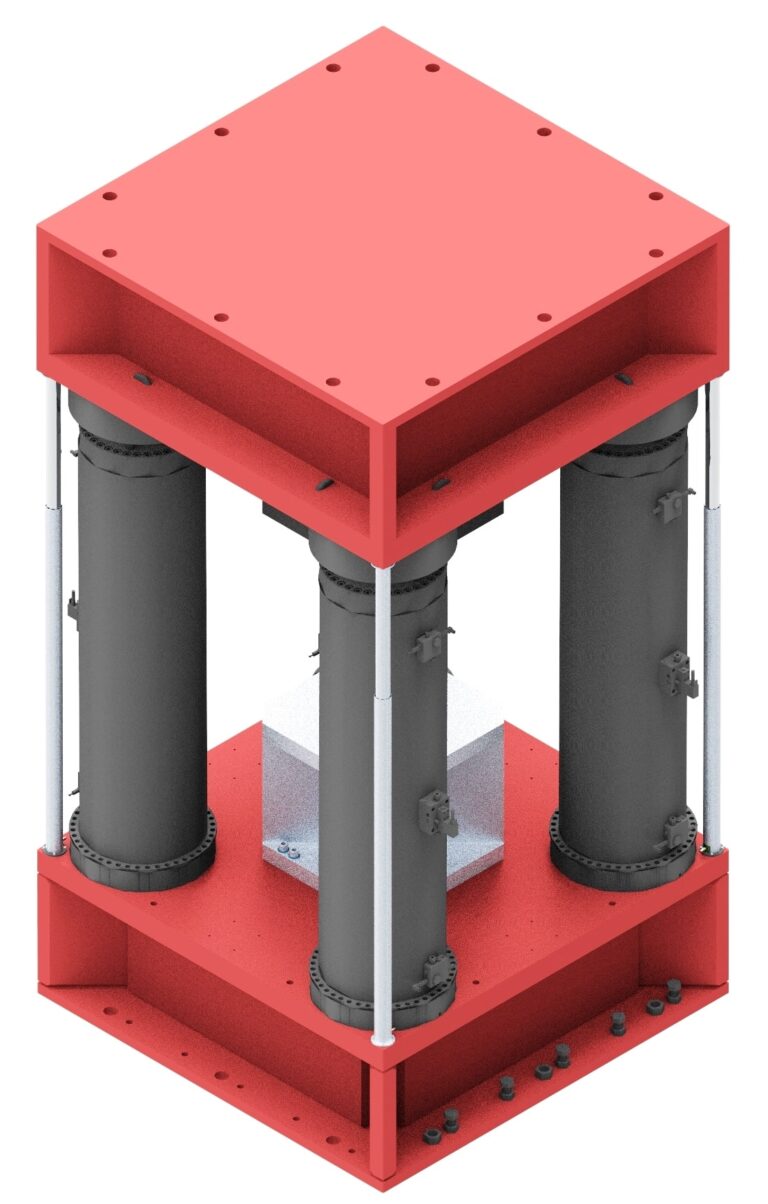

Macchina Biassiale BX112
Macchina per prove su Isolatori Sismici: Carico verticale 30 MN. Carico orizzontale 3000 kN. Corsa 1000 mm.

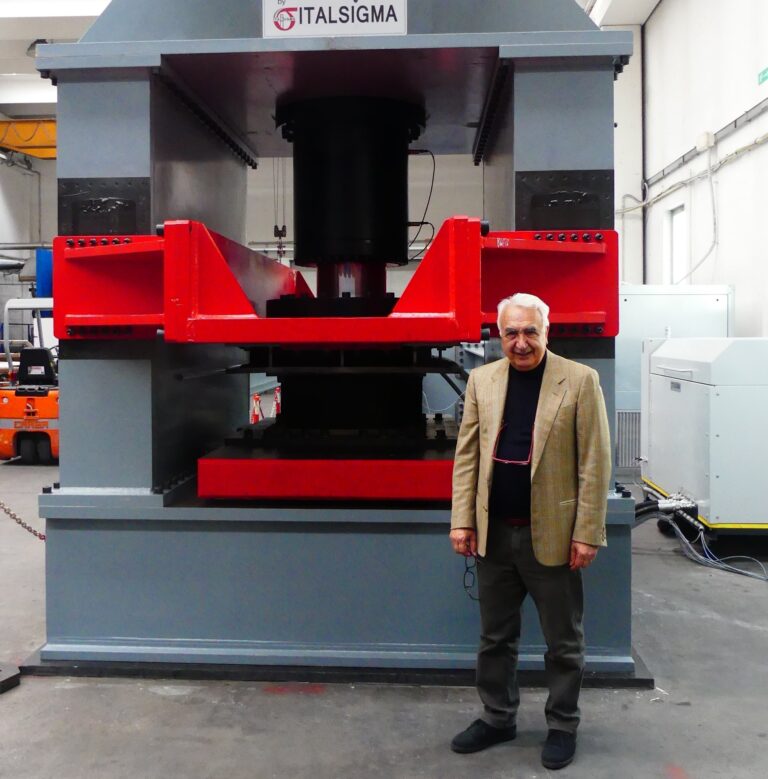

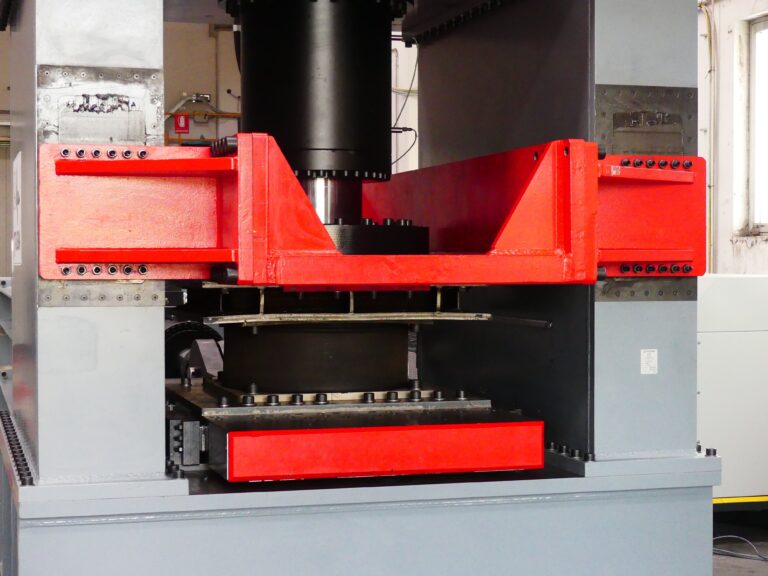

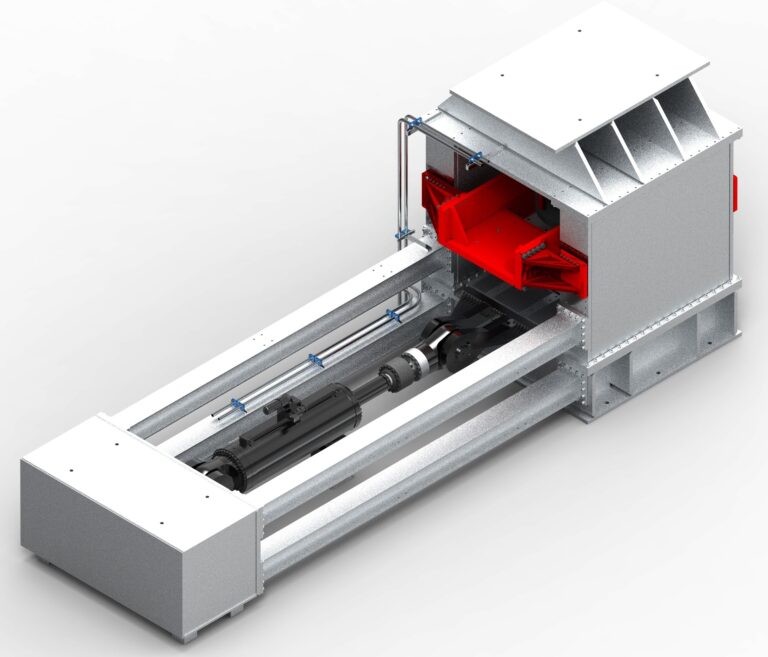

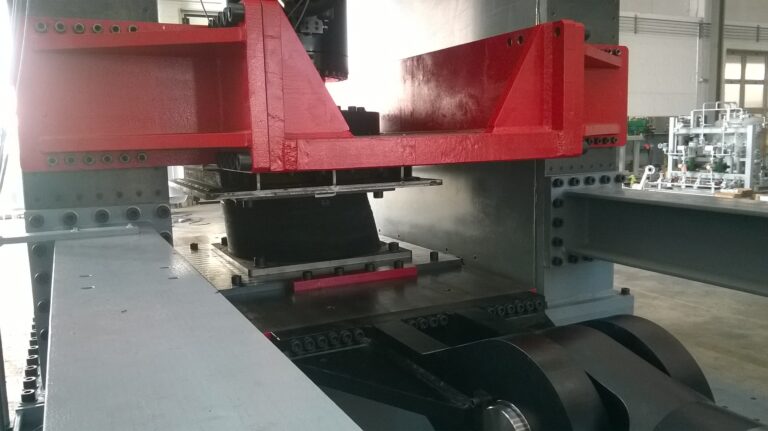

Macchina Biassiale – BX5528
Il sistema di collaudo è costruito per verificare il comportamento degli isolatori sismici elastomerici. Le prove da eseguirsi prevedono di dover applicare un carico di compressione (carico verticale) e di imporre degli spostamenti ciclici orizzontali. Forza verticale: 5.500 kN Forza orizzontale: 2.800 kN Video BX5528 Video Montaggio timelapse

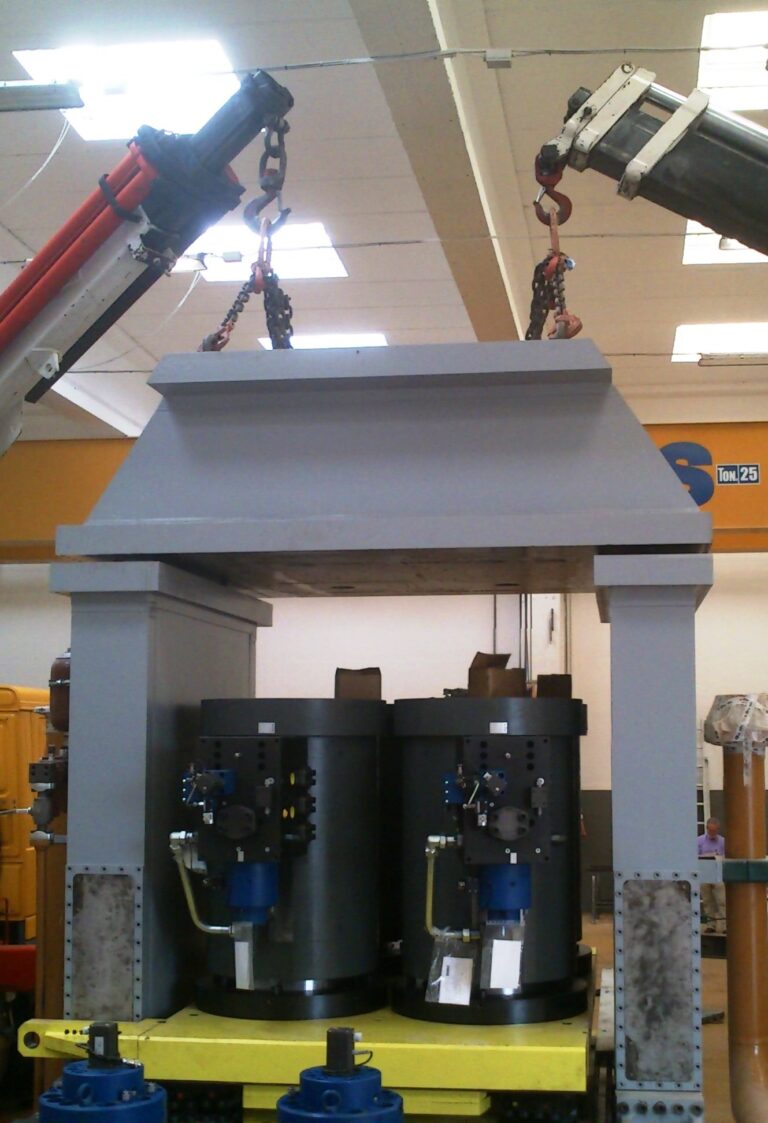

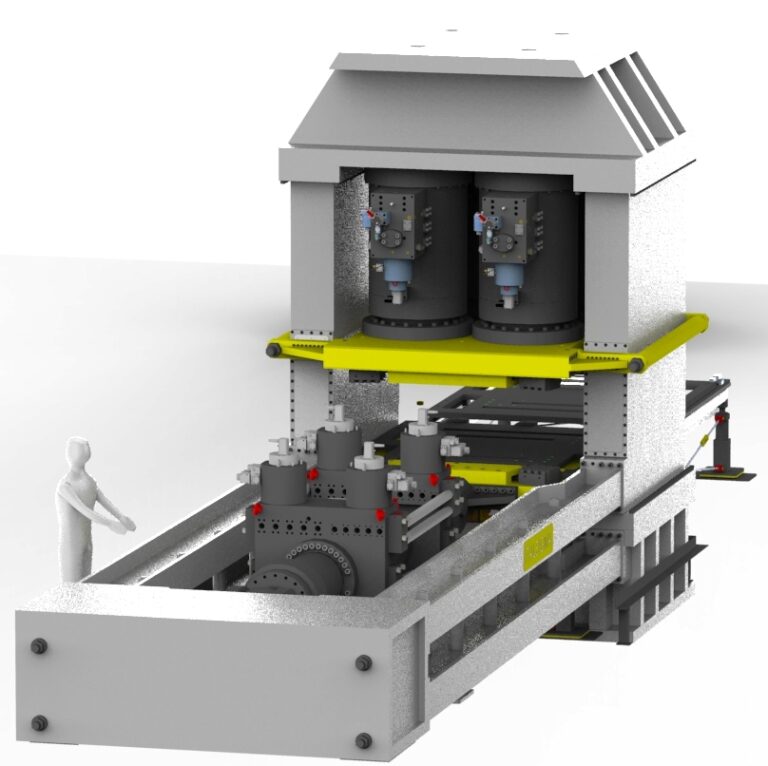

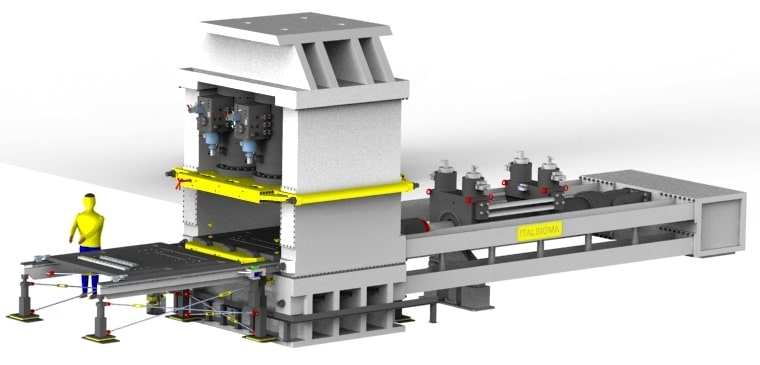

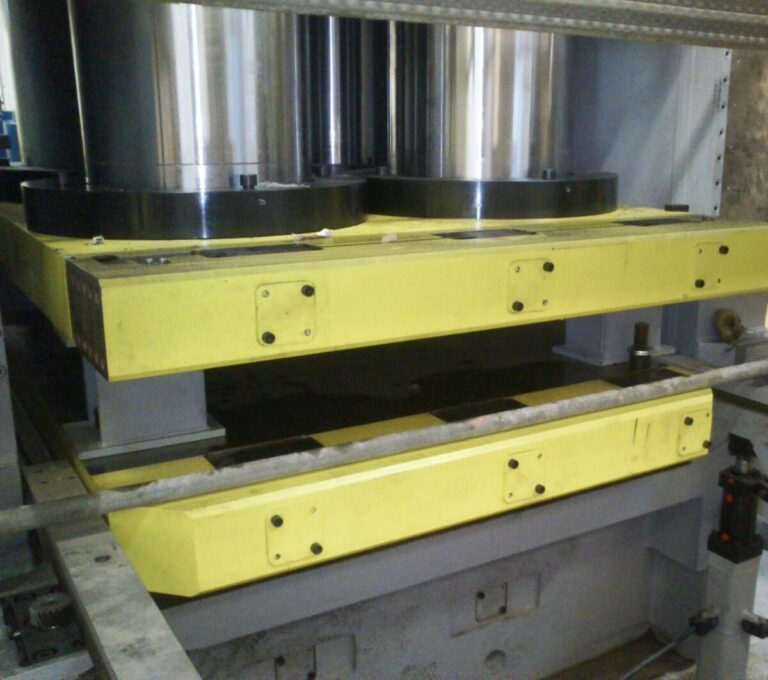

Macchina Biassiale – BX30030
Il sistema di collaudo è costruito per verificare il comportamento degli isolatori sismici. Le prove da eseguirsi prevedono di dover applicare un carico di compressione (carico verticale) e di imporre degli spostamenti ciclici orizzontali. Le caratteristiche generali della macchina di prova in termini di carico verticale, spostamento e velocità (sia secondo l’asse verticale che orizzontale) sono state identificate considerando di poter effettuare la quasi totalità dei collaudi di fine produzione e la maggior parte dei collaudi di qualificazione. Forza verticale: 30.000 kN Forza orizzontale: 3.000 kN Video BX30030
Macchina biassiale per prove a taglio su elementi strutturali
Telaio di carico con elevata rigidità in grado di applicare contemporaneamente carichi di compressione e di taglio orientati ortogonalmente. Possono essere testati pannelli bi-dimensionali (pareti) o elementi strutturali (isolatori sismici). Si possono applicare lunghe corse di lavoro per testare componenti a basso modulo elastico (cuscinetti elastomerici). Forza verticale: 4 MN Forza orizzontale: 2 MN Corsa verticale: 500 mm Corsa orizzontale: 1 m Spaziatura colonne: 1200 mm Altezza max provino: 1300 mm Contattaci
Telaio di carico vincolante a parete
Il sistema è costituito da un basamento semi-interrato collegato ad un telaio per il carico verticale. Sulla base di carico di trovano 4 cuscinetti a rulli. Il lato inferiore del muro si trova sui cuscinetti a rulli per applicare la forza di taglio per la distorsione. Il massimo carico verticale è di 500 kN. Per facilitare il posizionamento, la parete viene inserita dall’alto, quindi (mediante i cuscinetti a rulli) viene trasferita nella posizione finale.

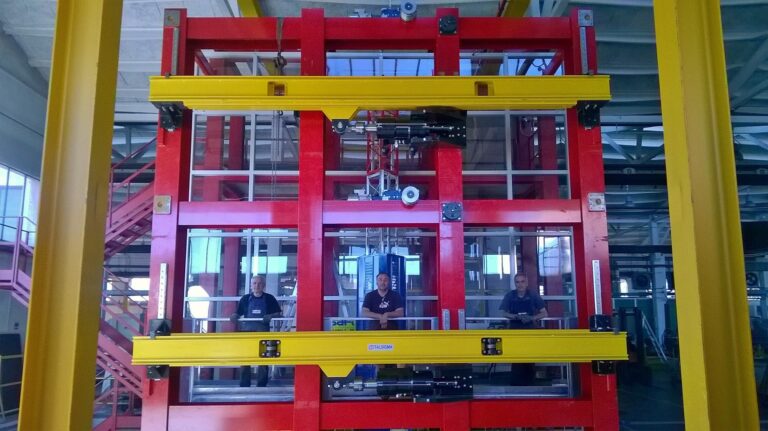

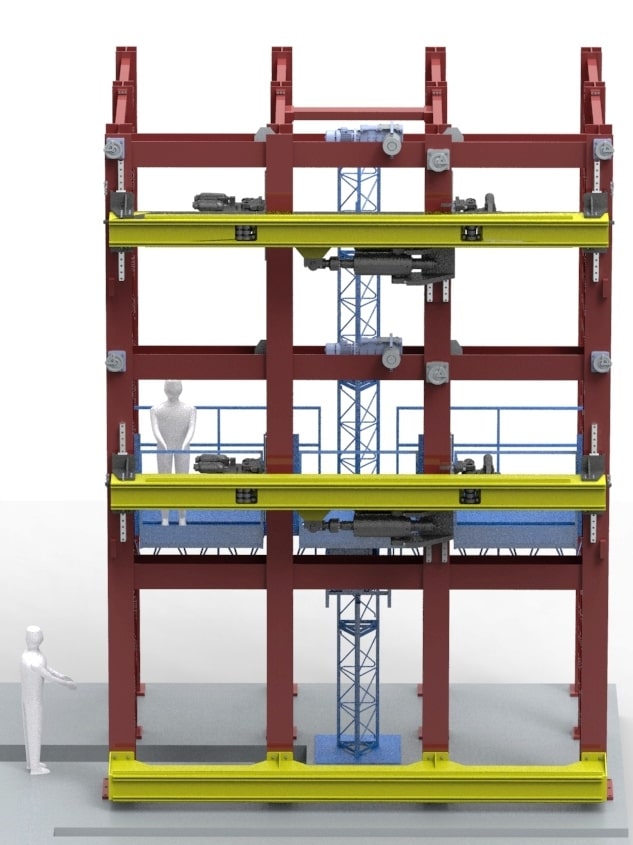

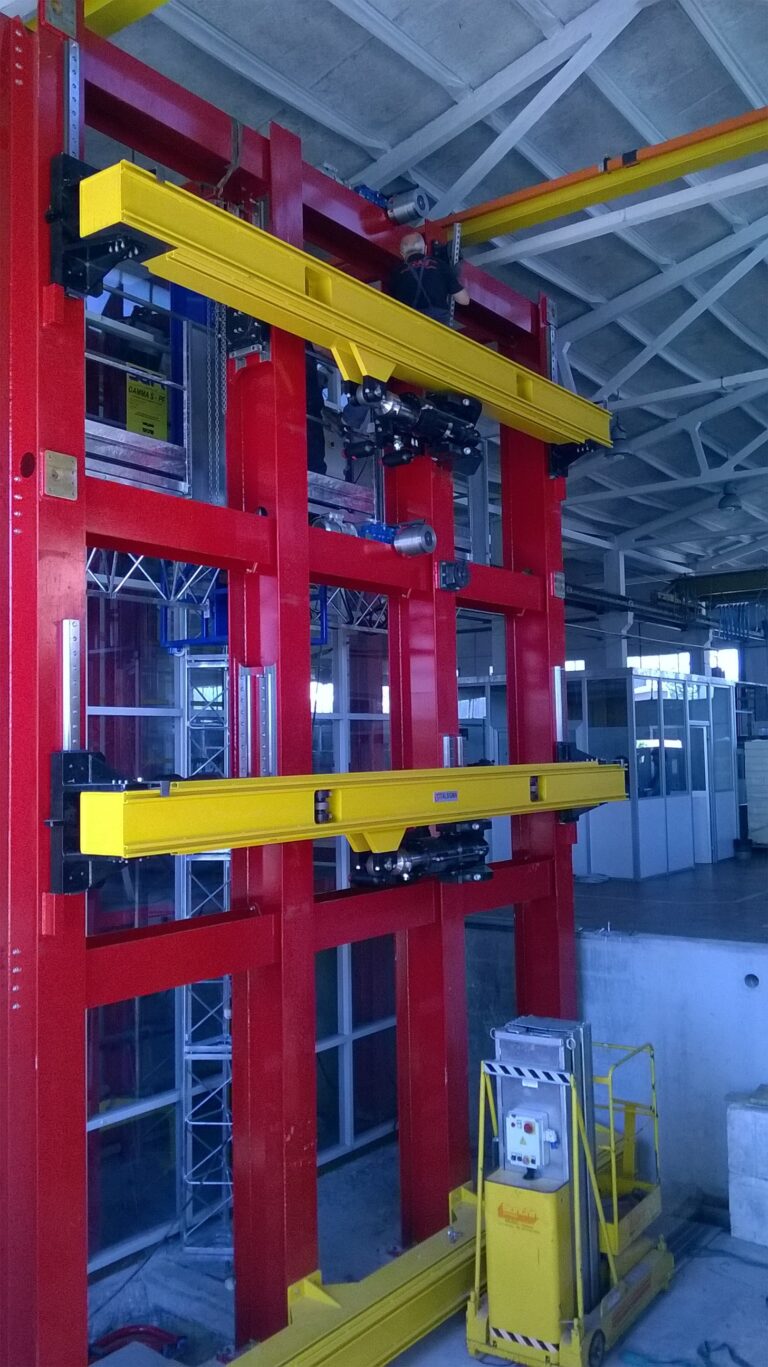

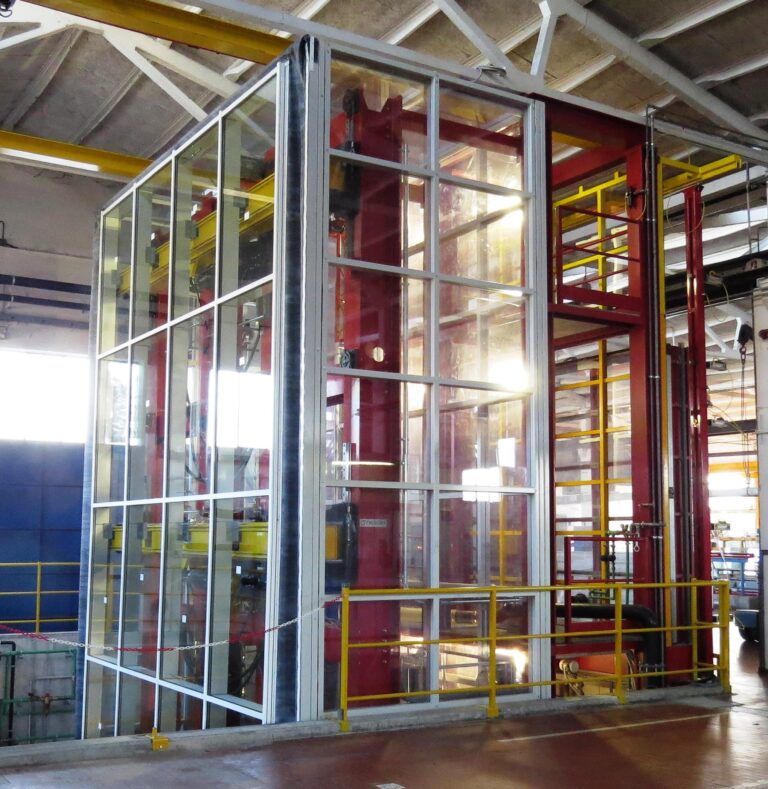

Attrezzatura scientifica per Prove su Facciate Continue
Il sistema meccanico di prove, oltre alle tradizionali “prove aria-acqua-vento” necessarie per la certificazione delle facciate continue, consente di valutare la risposta sismica sia in condizioni statiche che dinamiche di facciate continue, grazie alla presenza di fasci sismici che possono spingere il sistema di facciata nel piano e fuori dallo stesso. Il sistema è idoneo per effettuare prove di tenuta all’aria e all’acqua, prove con sollecitazioni mono e multiassiali, statiche e dinamiche, su facciate continue di dimensioni massime 6 x 8 metri. Video Collaudo Video Movimentazione traverse
Vibrodina
L’eccitatore servoidraulico ITALSIGMA 9108 è un sistema concepito per applicare una forza di eccitazione, di frequenza ed ampiezza note, alla struttura su cui viene vincolato.
Macchina da 3 MN (300 ton)
Telaio a 4 colonne con elevata rigidità per prove di compressione. La traversa superiore è mobile mediante cilindri servoidraulici di sollevamento ed idraulicamente fissata alle colonne. Il basamento è scanalato per consentire il bloccaggio del provino. Caratteristiche: Luce utile: 5 m Altezza max: 7 m Altezza max provino: 4,5 m Spaziatura colonne: 900 mm Dimensioni basamento: 4 x 1 m Pressione idraulica di esercizio: 210- 280 bar Forza max (compressione): 3 MN Rigidezza del telaio (all’altezza di 1,3 m dalla base): 4.5 x 109 N/m
