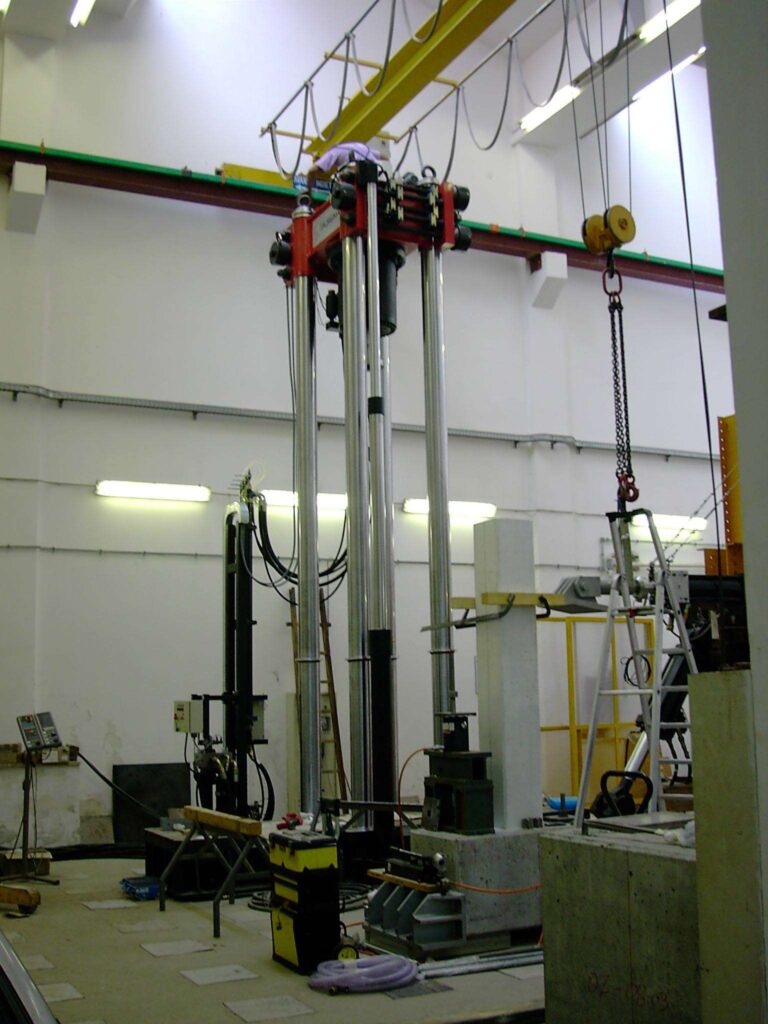

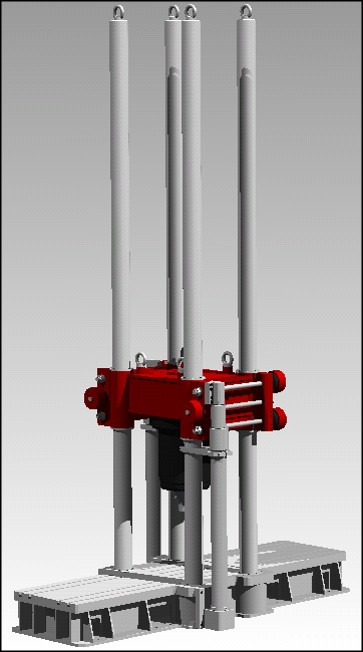

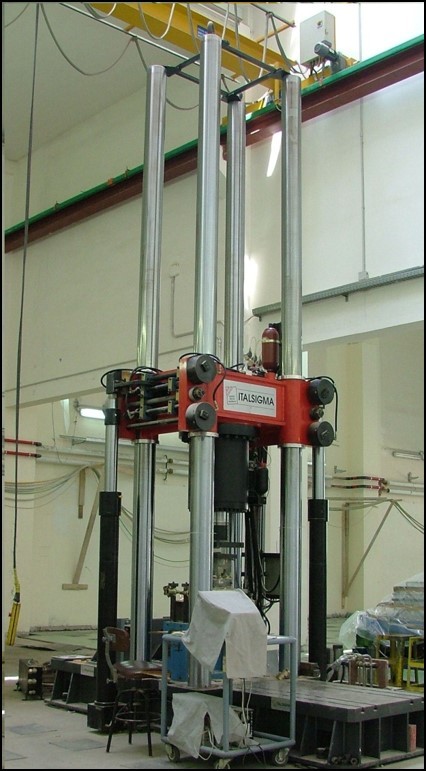

Macchine Oleodinamiche

Italsigma progetta e realizza macchine servo-idrauliche per prove statiche e dinamiche.

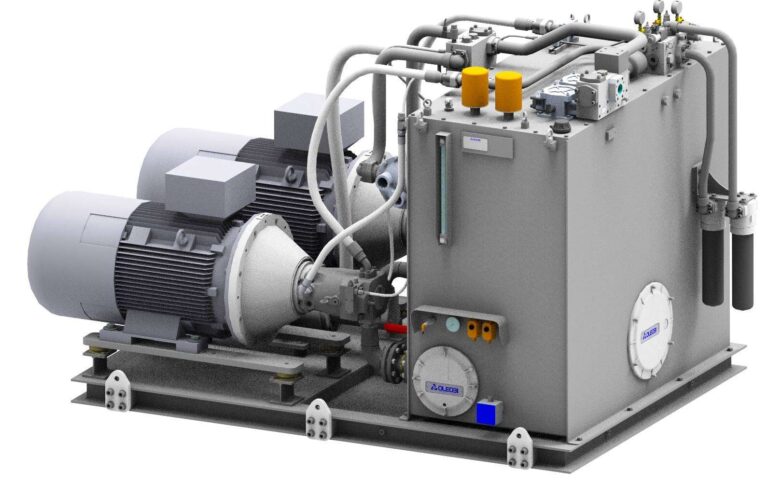

Le macchine oleodinamiche Italsigma sono sistemi di prova progettati per eseguire test statici e dinamici su materiali, componenti e strutture. Grazie all’elevata forza generata dai sistemi idraulici, sono ideali per prove ad alto carico e test di fatica su componenti industriali e strutturali.

Le macchine possono essere configurate in base alle esigenze del cliente e integrate con sistemi di controllo, acquisizione dati e attrezzature specifiche.

CONTATTACI

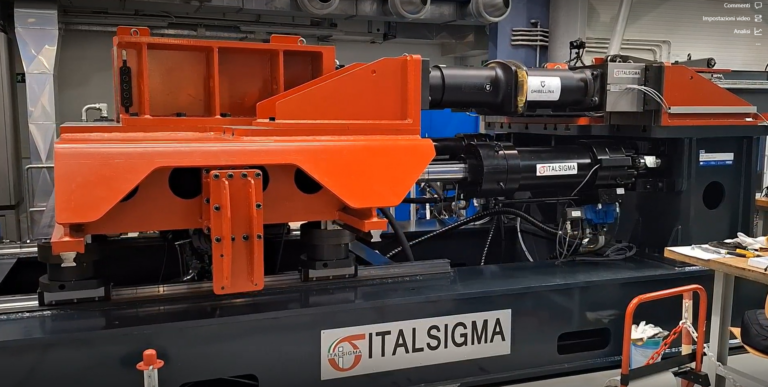

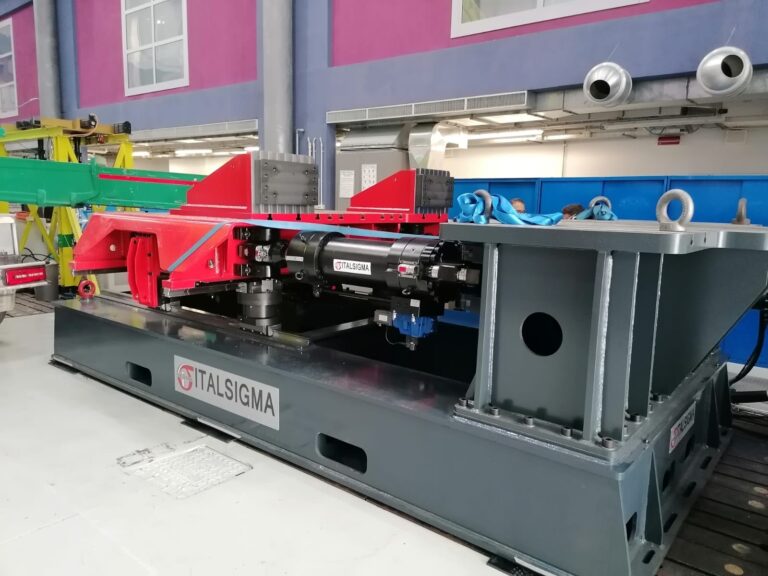

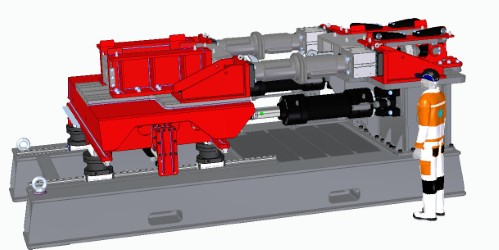

  • Banco prove di trazione e di accoppiamento tra veicoli ferroviari

    Banco prova indoor per la misurazione delle forze di trazione e di accoppiamento tra veicoli ferroviari

    Specifiche:

    • Forza massima di trazione longitudinale: 1.150 kN
    • Forza massima di compressione longitudinale: 1.150 kN
    • Forza laterale applicabile al telaio: ±100 kN
    • Momento applicabile al telaio: ±500 kNm

    Corsa alle massime prestazioni:

    • X = 500 mm
    • Y = 900 mm
    • Theta = ±15°
    Velocità di traslazione lungo l'asse X: 0,25 m/s Velocità di traslazione lungo l'asse Y: 0,60 m/s Velocità di rotazione attorno all'asse Z: 10°/s

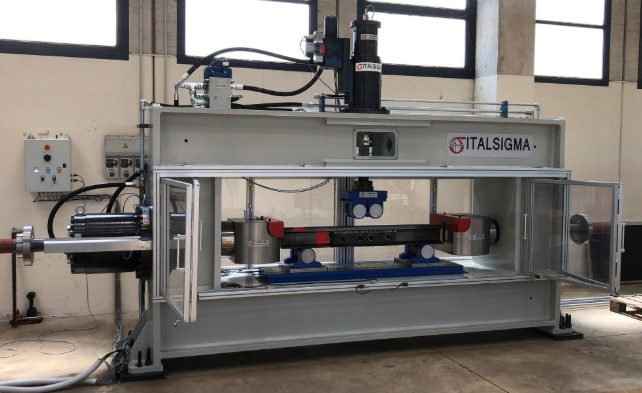

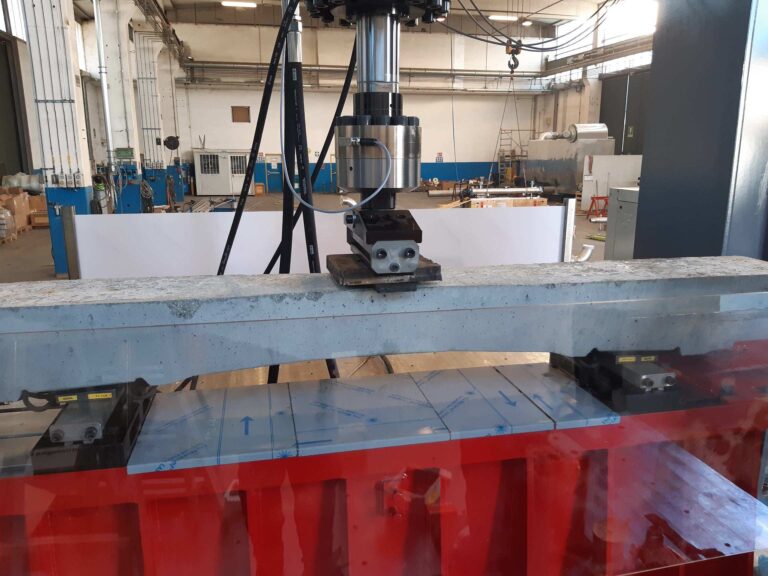

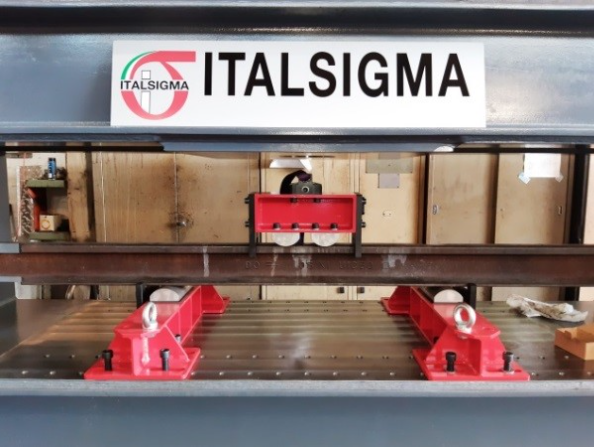

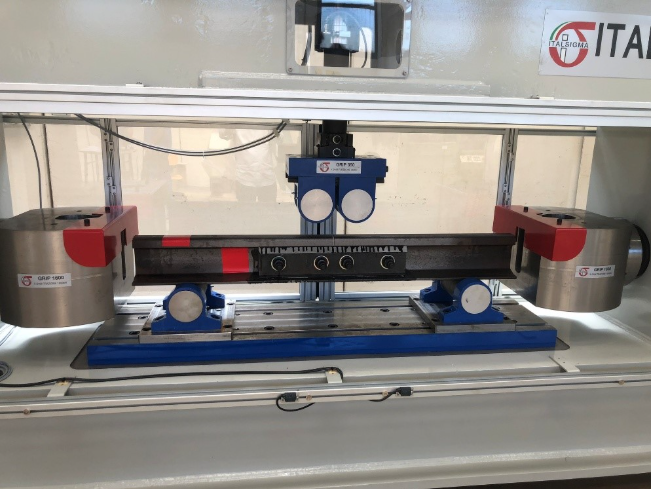

  • Macchina biassiale BX0316

    Macchina biassiale BX0316 per prove di trazione statica e flessione dinamica a 4 punti su giunti incollati
    • Prove di trazione con carico orizzontale fino a 1.600 kN
    • Prove di flessione con carico verticale fino a ±350 kN
    • Corsa del cilindro orizzontale standard: 200 mm
    • Corsa del cilindro verticale standard: 100 mm
    • Sistema di serraggio per prove di fatica, con supporti regolabili entro intervalli predefiniti
    • Lunghezza massima della rotaia sottoposta a prova: 1.600 mm

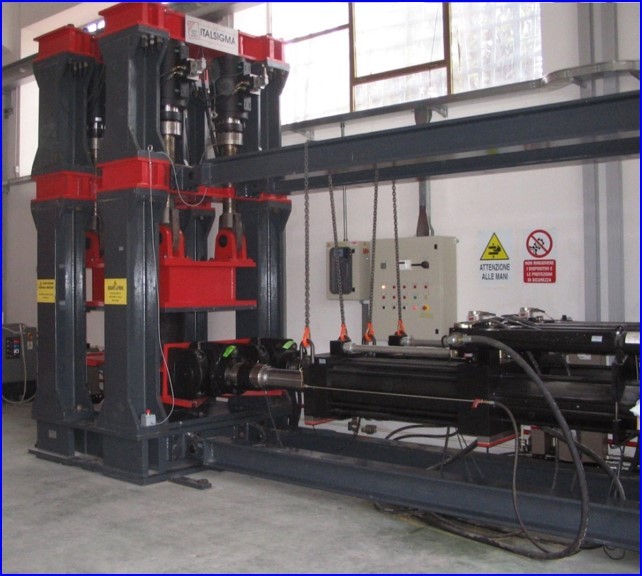

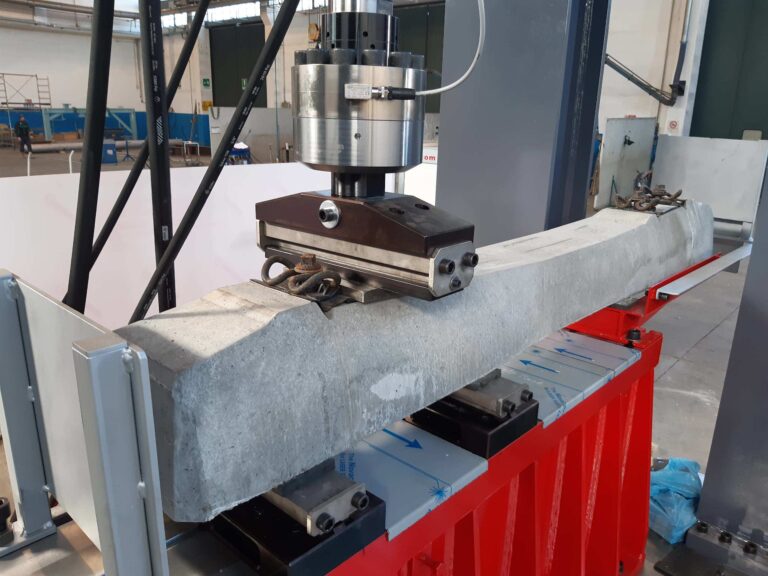

  • Biassiale X-2002-1000

    Macchina biassiale X-2002-1000 per prove dinamiche su traverse ferroviarie sottoposte a trazione sull'asse orizzontale e contemporanea flessione a 3 o 4 punti sull'asse verticale Telaio di carico Telaio a circuito chiuso, costituito da una struttura in carpenteria composta da un piano inferiore (piano di lavoro), 4 strutture verticali di irrigidimento e una traversa superiore sulla quale è montato il cilindro verticale. Dimensioni del telaio: 3.600 × 6.100 × 4.350 h mm
    • Forza statica massima: 1.200 kN a 210 bar
    • Forza dinamica massima: 1.000 kN a 210 bar
    • Forza verticale: 500 kN
    • Corsa del cilindro orizzontale: 250 mm
    • Spazio verticale utile per il provino: …

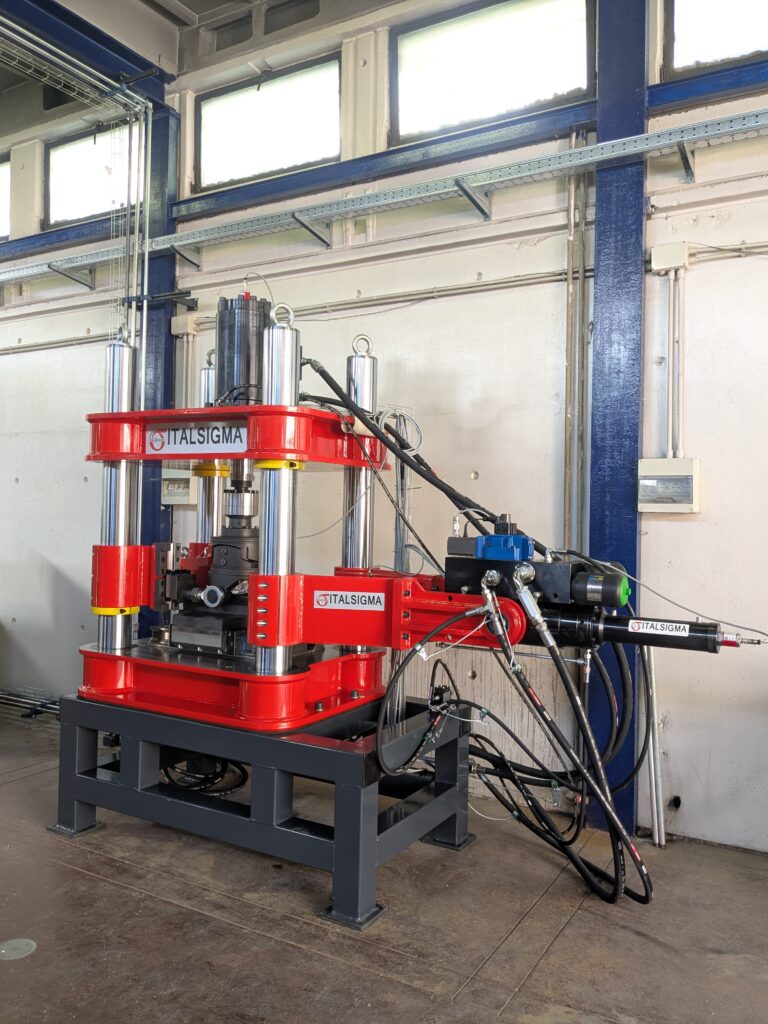

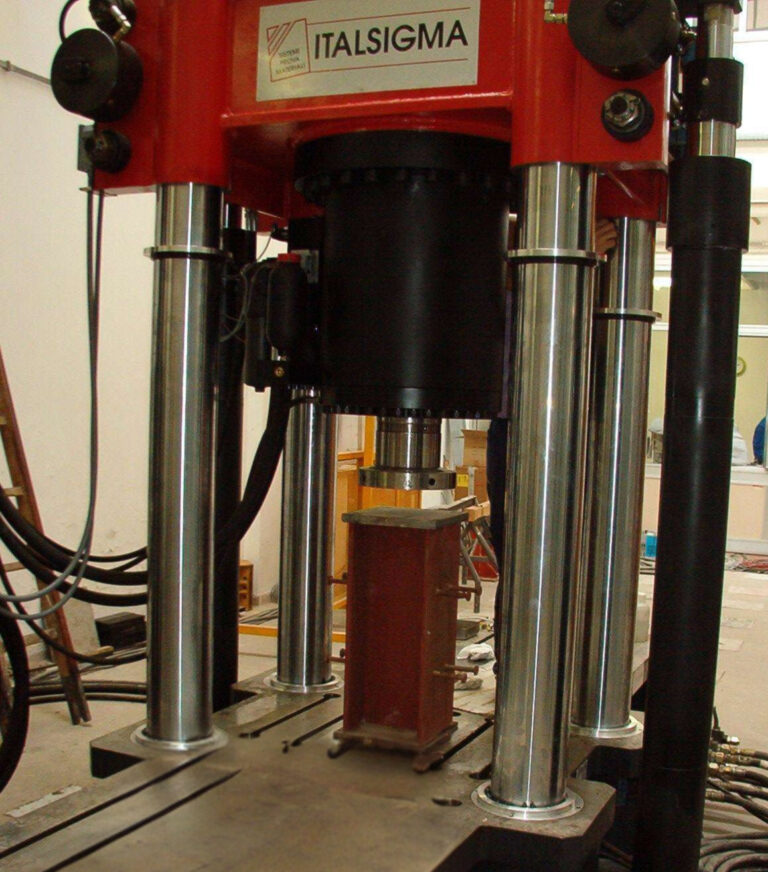

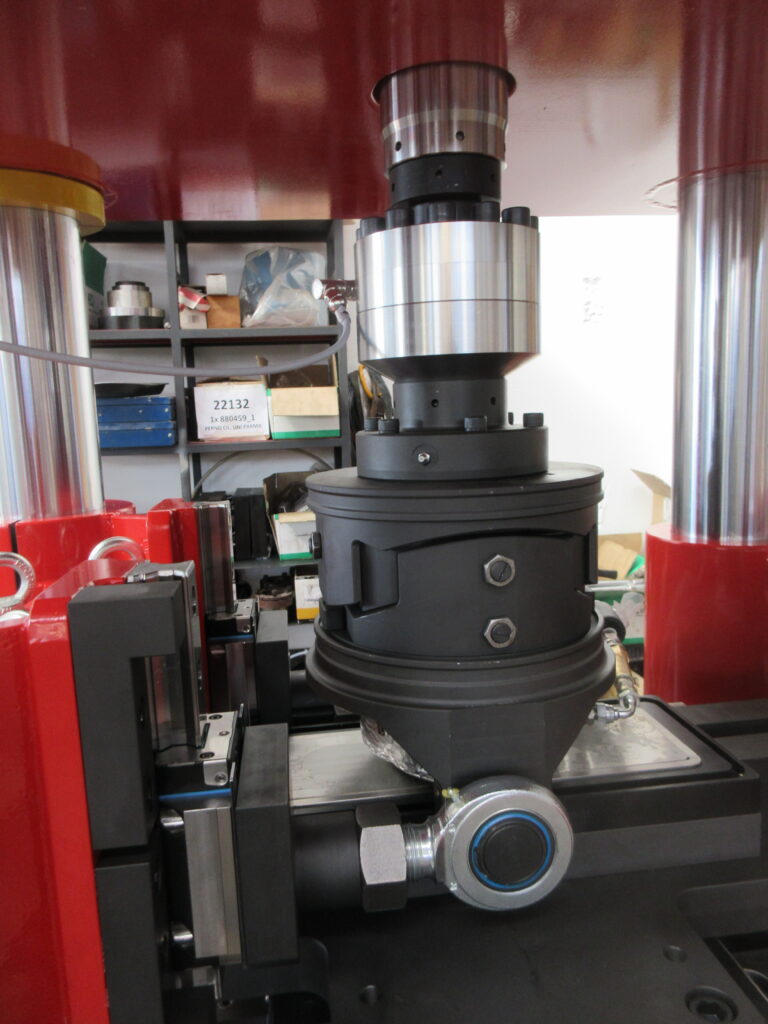

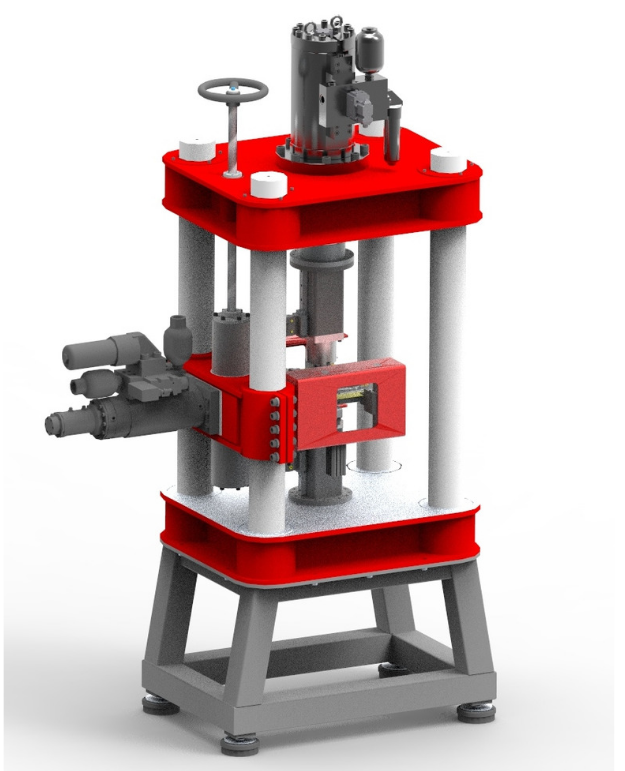

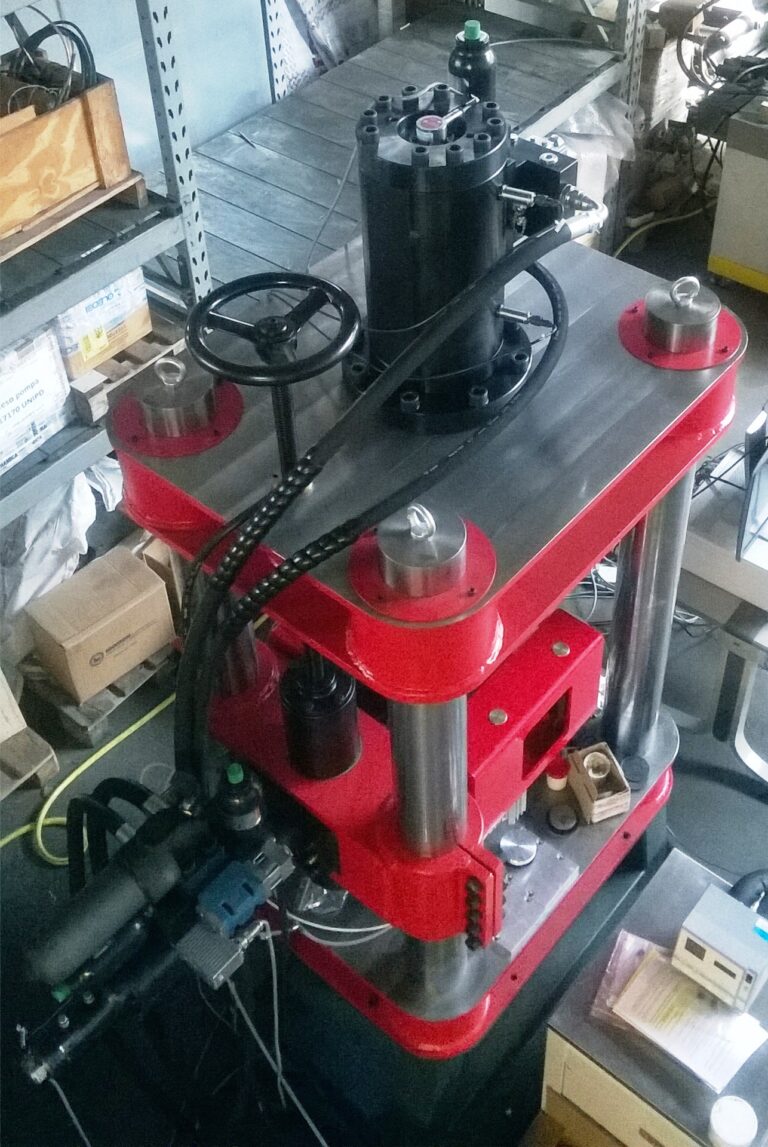

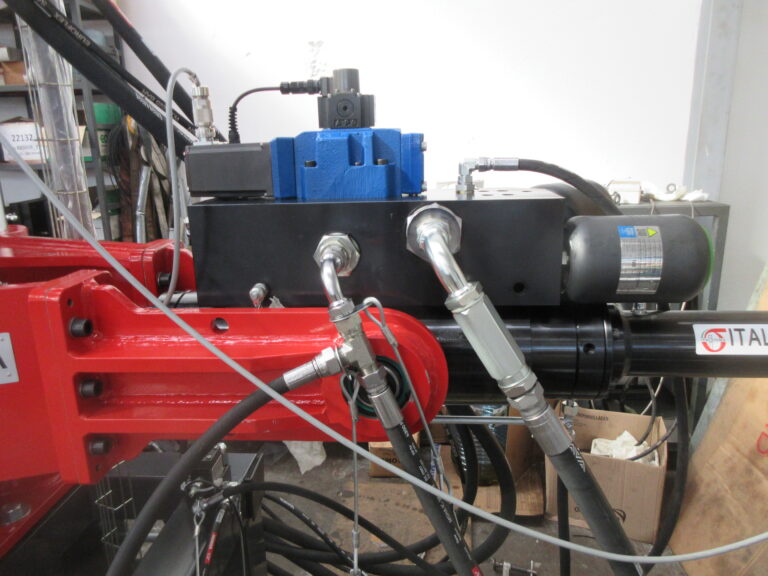

  • Servoidraulica BX2112

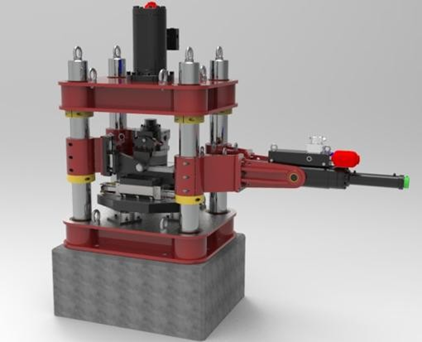

    Sistema di prova per caratterizzazione dei materiali per scorrimento. La Italsigma BX2112_1P è una macchina realizzata per la determinazione del coefficiente di attrito tra elementi di scorrimento di appoggi strutturali, in conformità alla normativa EN 1337-2: 2002, Annex D.

    Carico verticale: 500 kN Carico orizzontale: 100 kN

    • Telaio a quattro colonne, progettato per resistere rigidamente a un carico verticale pari a 500 kN.
    • Attuatore verticale in grado di applicare una forza di compressione pari a 500 kN a una pressione di 210 bar, con corsa di 100 mm, dotato di servovalvola e trasduttore LVDT per il rilevamento dello spostamento del pistone.
      • …

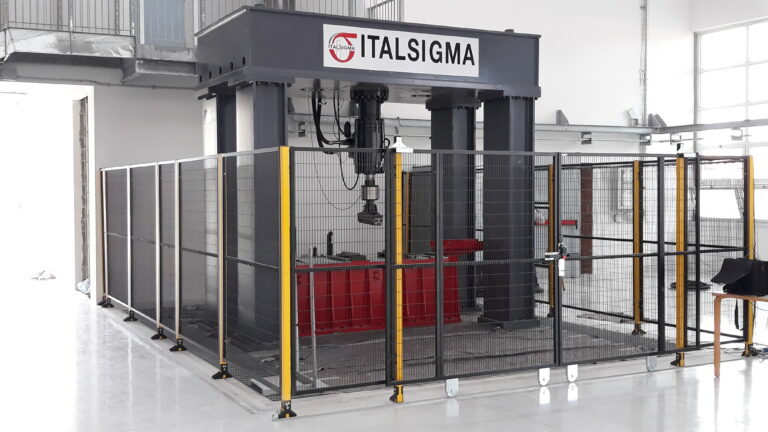

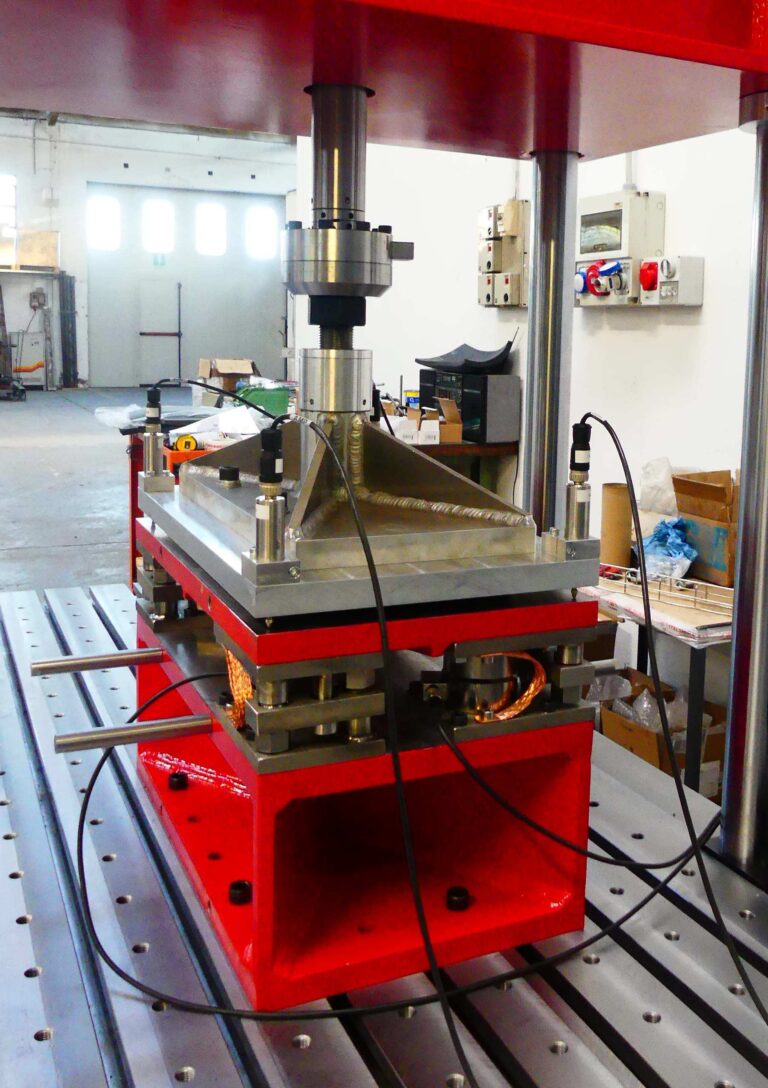

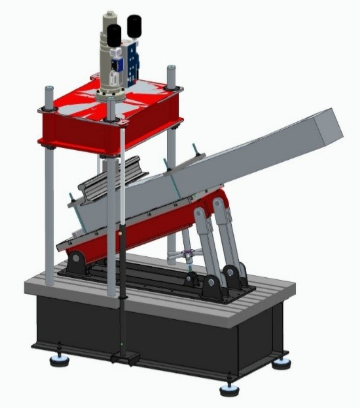

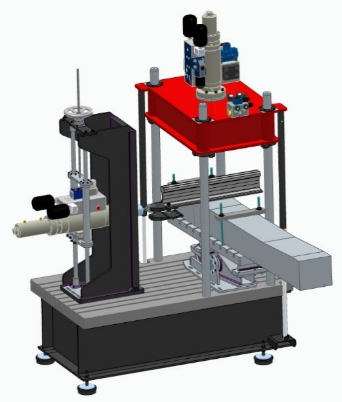

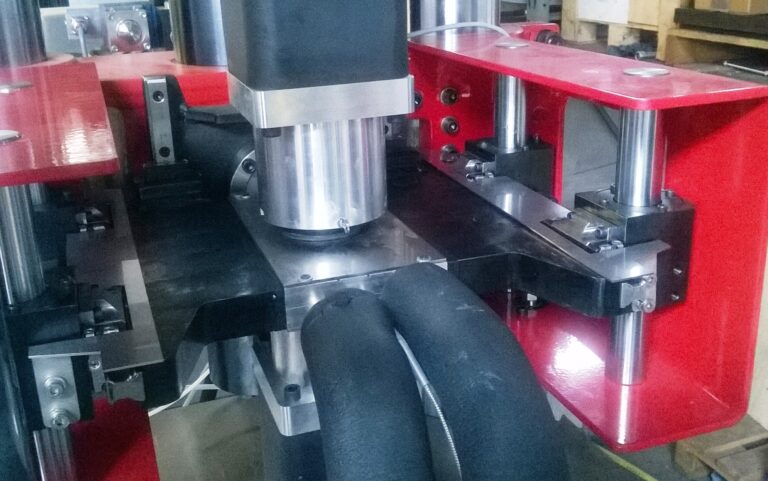

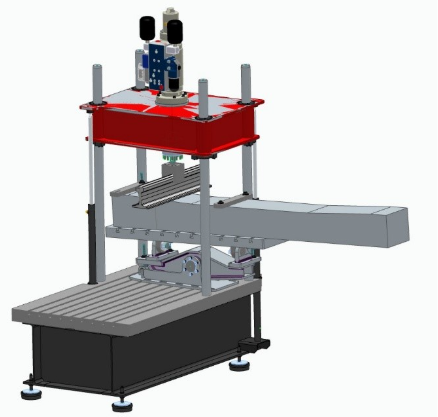

  • Sistema di prova per sistemi di fissaggio ferroviario

    Sistema di prova per sistemi di fissaggio ferroviario

    Progettato per l’esecuzione delle seguenti prove:

    Determinazione della resistenza longitudinale della rotaia, in conformità alla norma UNI EN 13146-1 Determinazione della resistenza torsionale della rotaia, in conformità alla norma UNI EN 13146-2:2012 Determinazione della forza di serraggio della rotaia e della rigidezza al sollevamento, in conformità alla norma UNI EN 13146-7 Determinazione della rigidezza, in conformità alla norma UNI EN 13146-9 Determinazione della resistenza allo sfilamento, in conformità alla norma UNI EN 13146-10:2017

  • Struttura di Prova per la Simulazione Sismica

    Attrezzatura sperimentale per prove dinamiche a grande scala su elementi strutturali e non. Il sistema, composto da quattro attuatori, è in grado di simulare la risposta relativa di qualsiasi coppia di piani contigui di edifici di qualunque altezza. Pressione nominale di funzionamento: 280 bar Capacità di spostamento: +/- 1.000 mm Capacità in forza: +/- 150 kN Snodi sferici: 150 kN Video Collaudo Video Prova Dinamica

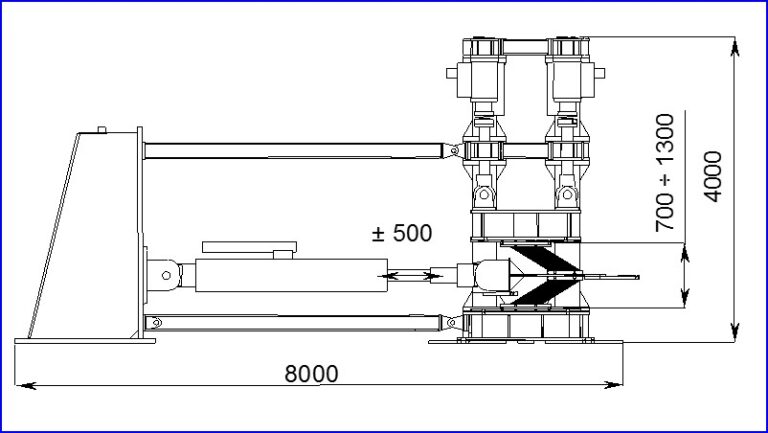

  • Macchina biassiale per prove a taglio su elementi strutturali

    Telaio di carico con elevata rigidità in grado di applicare contemporaneamente carichi di compressione e di taglio orientati ortogonalmente. Possono essere testati pannelli bi-dimensionali (pareti) o elementi strutturali (isolatori sismici). Si possono applicare lunghe corse di lavoro per testare componenti a basso modulo elastico (cuscinetti elastomerici). Forza verticale: 4 MN Forza orizzontale: 2 MN Corsa verticale: 500 mm Corsa orizzontale: 1 m Spaziatura colonne: 1200 mm Altezza max provino: 1300 mm Contattaci

  • Sistema di Prova per Travi Viadotti

    Impianto composto da 4 attuatori servoidraulici da 6.000 kN complessivi (1.500 kN per attuatore), una centrale idraulica ed un sistema di controllo. Forza verticale: 6.000 kN

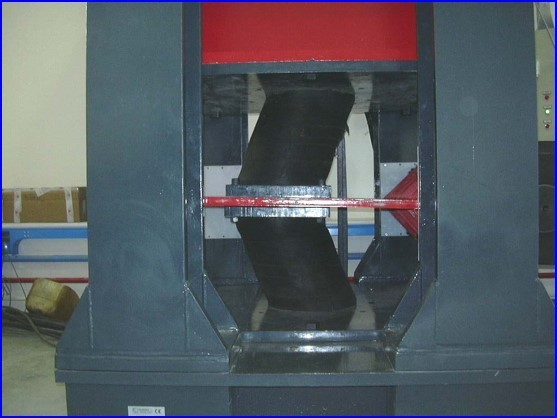

  • Macchina Biassiale – BX5528

    Il sistema di collaudo è costruito per verificare il comportamento degli isolatori sismici elastomerici. Le prove da eseguirsi prevedono di dover applicare un carico di compressione (carico verticale) e di imporre degli spostamenti ciclici orizzontali. Forza verticale: 5.500 kN Forza orizzontale: 2.800 kN Video BX5528 Video Montaggio timelapse

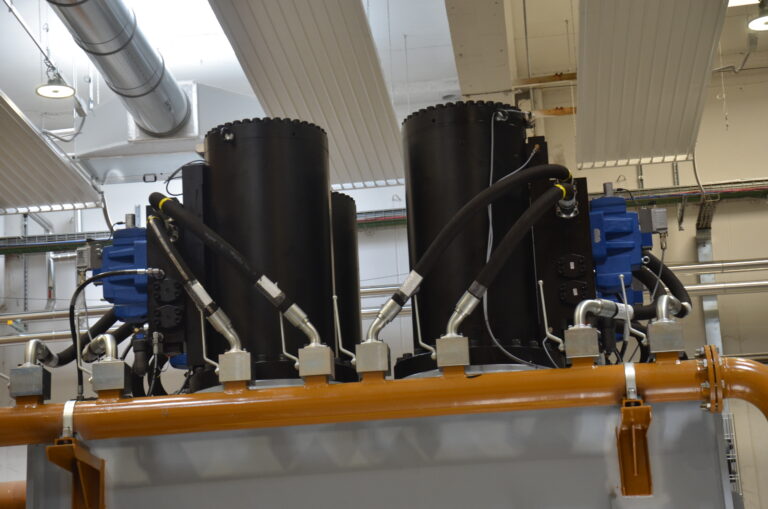

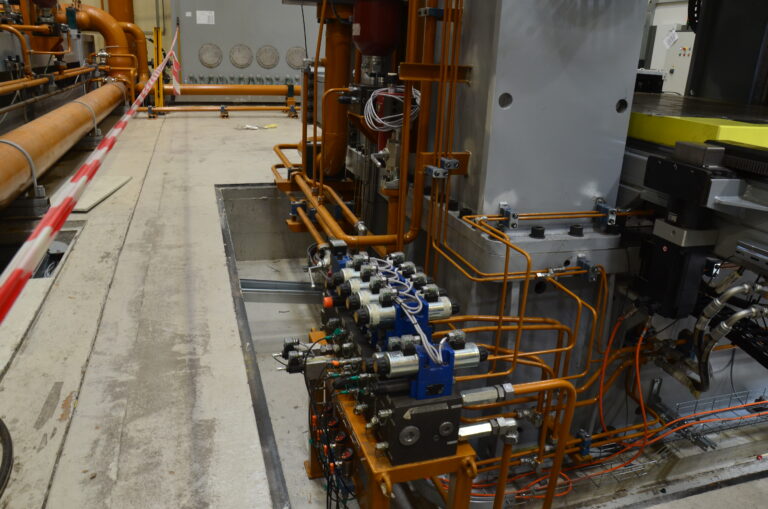

  • Macchina Biassiale – BX30030

    Il sistema di collaudo è costruito per verificare il comportamento degli isolatori sismici. Le prove da eseguirsi prevedono di dover applicare un carico di compressione (carico verticale) e di imporre degli spostamenti ciclici orizzontali. Le caratteristiche generali della macchina di prova in termini di carico verticale, spostamento e velocità (sia secondo l’asse verticale che orizzontale) sono state identificate considerando di poter effettuare la quasi totalità dei collaudi di fine produzione e la maggior parte dei collaudi di qualificazione. Forza verticale: 30.000 kN Forza orizzontale: 3.000 kN Video BX30030

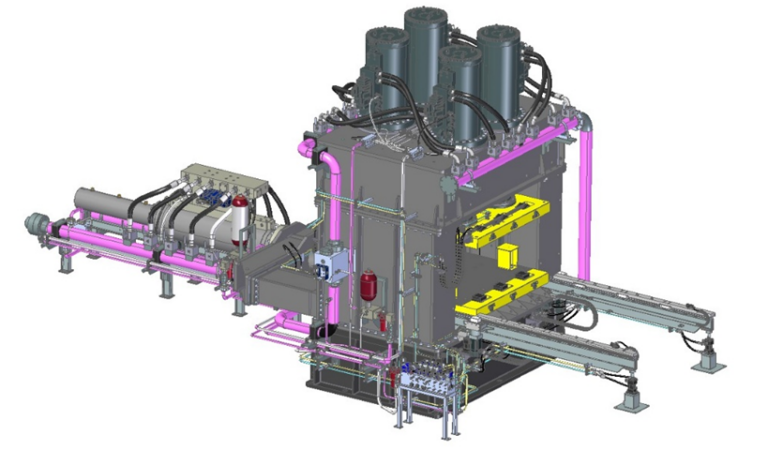

  • Macchina Biassiale BX112

    Macchina per prove su Isolatori Sismici: Carico verticale 30 MN. Carico orizzontale 3000 kN. Corsa 1000 mm.

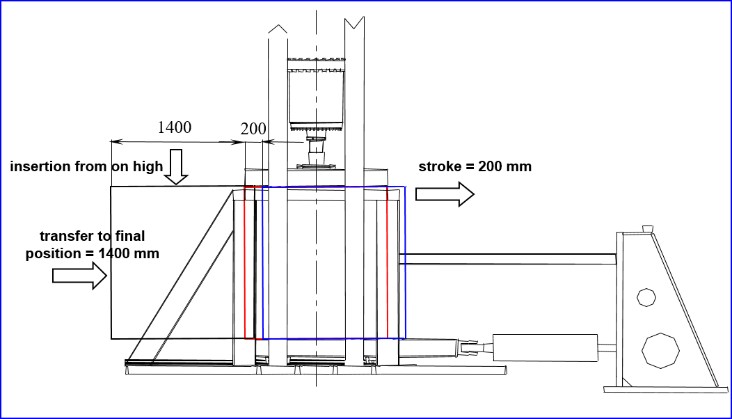

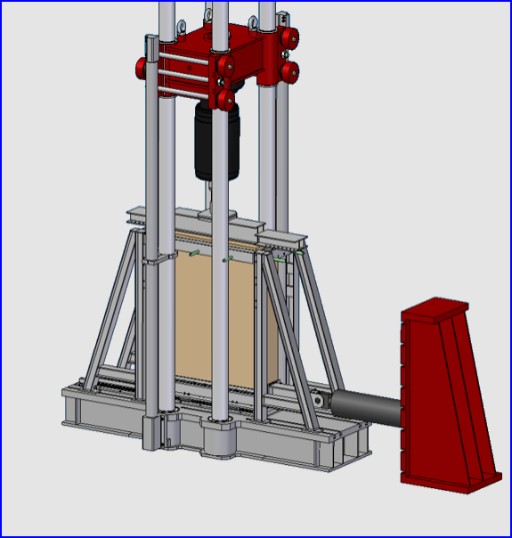

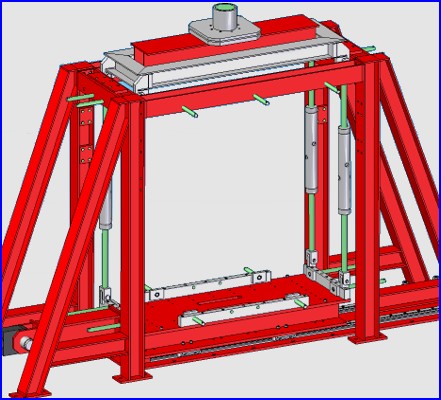

  • Telaio di carico vincolante a parete

    Il sistema è costituito da un basamento semi-interrato collegato ad un telaio per il carico verticale. Sulla base di carico di trovano 4 cuscinetti a rulli. Il lato inferiore del muro si trova sui cuscinetti a rulli per applicare la forza di taglio per la distorsione. Il massimo carico verticale è di 500 kN. Per facilitare il posizionamento, la parete viene inserita dall’alto, quindi (mediante i cuscinetti a rulli) viene trasferita nella posizione finale.

  • Attrezzatura scientifica per Prove su Facciate Continue

    Il sistema meccanico di prove, oltre alle tradizionali “prove aria-acqua-vento” necessarie per la certificazione delle facciate continue, consente di valutare la risposta sismica sia in condizioni statiche che dinamiche di facciate continue, grazie alla presenza di fasci sismici che possono spingere il sistema di facciata nel piano e fuori dallo stesso. Il sistema è idoneo per effettuare prove di tenuta all’aria e all’acqua, prove con sollecitazioni mono e multiassiali, statiche e dinamiche, su facciate continue di dimensioni massime 6 x 8 metri. Video Collaudo Video Movimentazione traverse

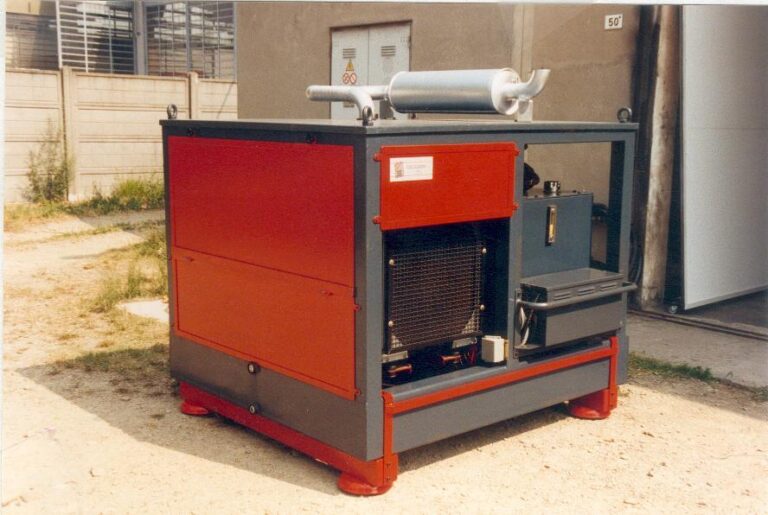

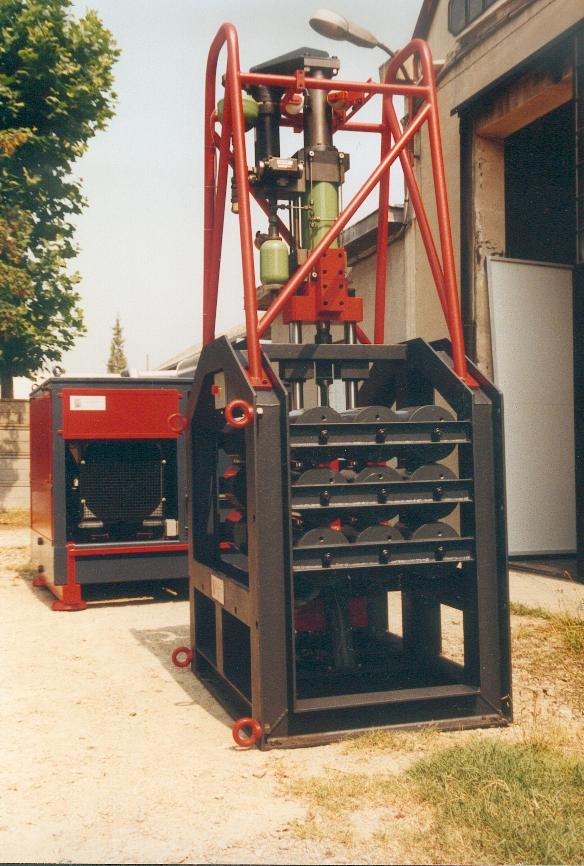

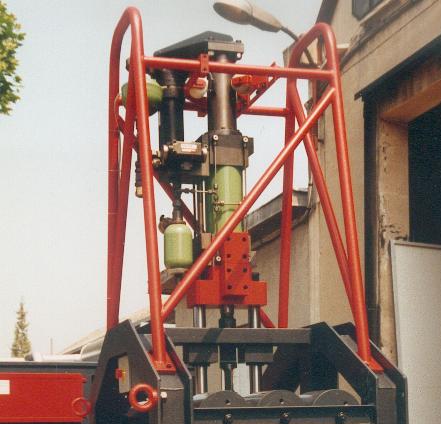

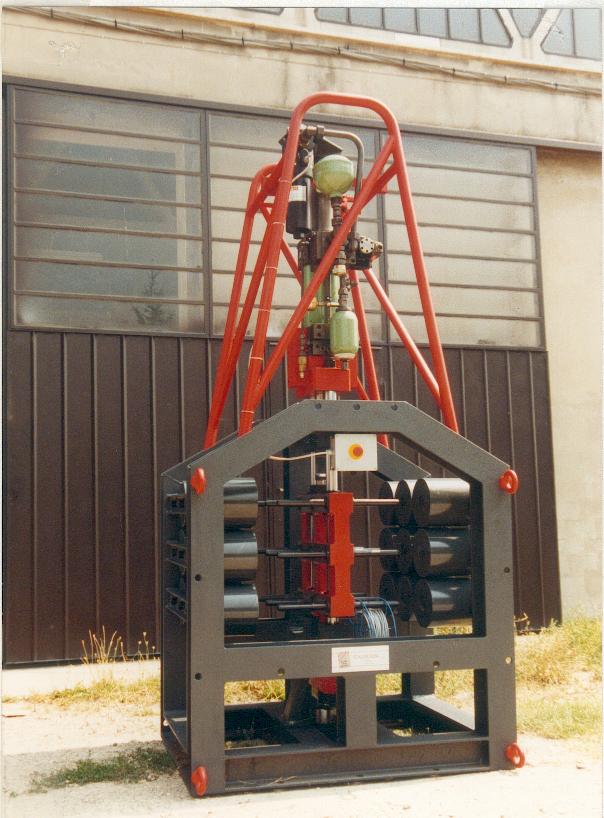

  • Vibrodina

    L’eccitatore servoidraulico ITALSIGMA 9108 è un sistema concepito per applicare una forza di eccitazione, di frequenza ed ampiezza note, alla struttura su cui viene vincolato.

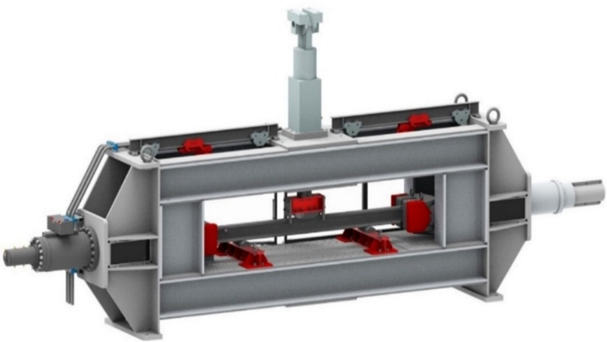

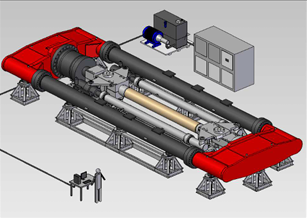

  • MACCHINA DI PROVA “FULL SCALE” DA 30 MN

    Questa machine esegue prove di trazione, compressione e flessione su tubi in acciaio per gasdotti ed oleodotti. Sistema ottimizzato per il posizionamento ed il fissaggio del provino. Realizzazione di test ciclici. Realizzazione di prove a tubo pressurizzato. CARATTERISTICHE TECNICHE
    • Massima forza di compressione 30 MN
    • Massima forza di trazione 25 MN
    • Flessione massima 300 ton·m
    • Diametro massimo provino 20” (508 mm)
    • Lunghezza massima provino 5000 mm
    • Dimensioni 16 x 6 m – Altezza 2 m
    • Corsa assiale massima 500 mm
    • Angolo di flessione massimo ± 20°

  • MACCHINA DI PROVA “FULL SCALE” DI SIMULAZIONE DANNI

    Questa macchina esegue la simulazione del danno dovuto alla benna di un escavatore (o altro tipo di macchina da costruzione) su tubi d'acciaio per gasdotti e oleodotti. Il danno è simulato grazie all'impatto di un percussore d'acciaio a velocità e percorso controllati. CARATTERISTICHE TECNICHE
    • Dimensione del tubo (diametro):             24” - 36” - 48” - 52”
    • Lunghezza massima tubo:                      6600 mm
    • Velocità massima dell’urto:                      5 m/s
    • Angolo d’impatto percussore - tubo:             from 0° to 90°

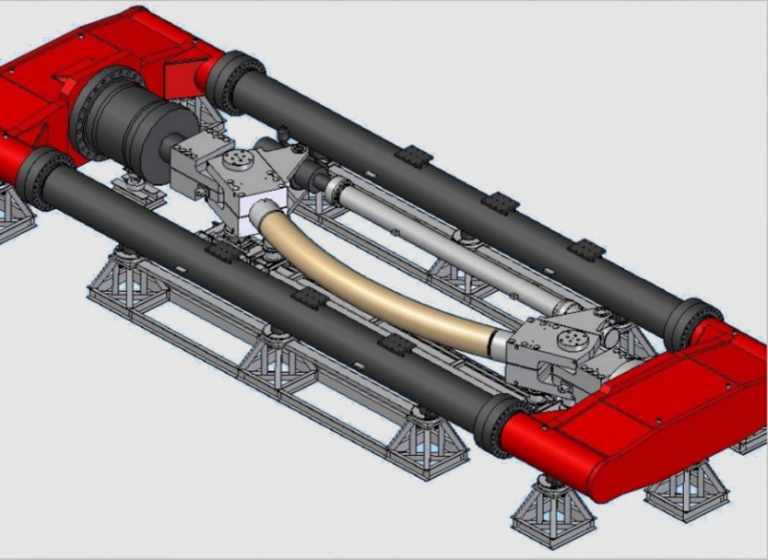

  • MACCHINA DI PROVA “FULL SCALE” A FLESSIONE

    Attrito di scorrimento ridotto: i cilindri del campione e del sistema di trascinamento sono supportati da guide scorrevoli a basso attrito. Distanza regolabile tra i cilindri per diverse geometrie delle forze di trazione. CARATTERISTICHE TECNICHE Prova di flessione su 4 punti su tubi in acciaio per gasdotti e oleodotti.
    • Forza massima: 8 MN
    • Distanza massima di appoggio: 26 m
    • Lunghezza massima del tuvo: 30 m
    • Diametro massimo del tubo: 56” (1420 mm)
    • Flessione massima del tubo: 5000 mm

  • MACCHINA DI PROVA “FULL SCALE” DA 13 MN (1300 TON)

    Questa macchina esegue prove di trazione, compressione e flessione su tubi in acciaio per gasdotti e oleodotti. Realizzazione di test ciclici (max 5 Hz). Realizzazione di prove con tubo pressurizzato (internamente o esternamente). CARATTERISTICHE TECNICHE
    • Forza max di compressione: 10 MN
    • Forza max di tensione: 13 MN
    • Flessione massima: 30 ton·m
    • Diametro max del tubo: 14” (356 mm)
    • Lunghezza max del tubo: 2000 mm

  • Impianto per Test su Bielle

    L’attrezzatura consiste nel realizzare un telaio di chiusura della forza e due afferraggi meccanici che riproducono le condizioni funzionamento della vostra biella garantendo gli accoppiamenti e la lubrificazione prevista in servizio; sarà pertanto previsto un sistema di lubrificazione forzato in corrispondenza della testa di biella; la lubrificazione in corrispondenza del piede di biella sarà invece per caduta.
    • Il sistema è completo di un impianto di lubrificazione forzata.
    • Una pompa monoblocco ad ingranaggi aspira olio dalla vaschetta di raccolta e la manda sul perno superiore.
    • Questo perno ha nella sua mezzeria tre canali a 120° che …

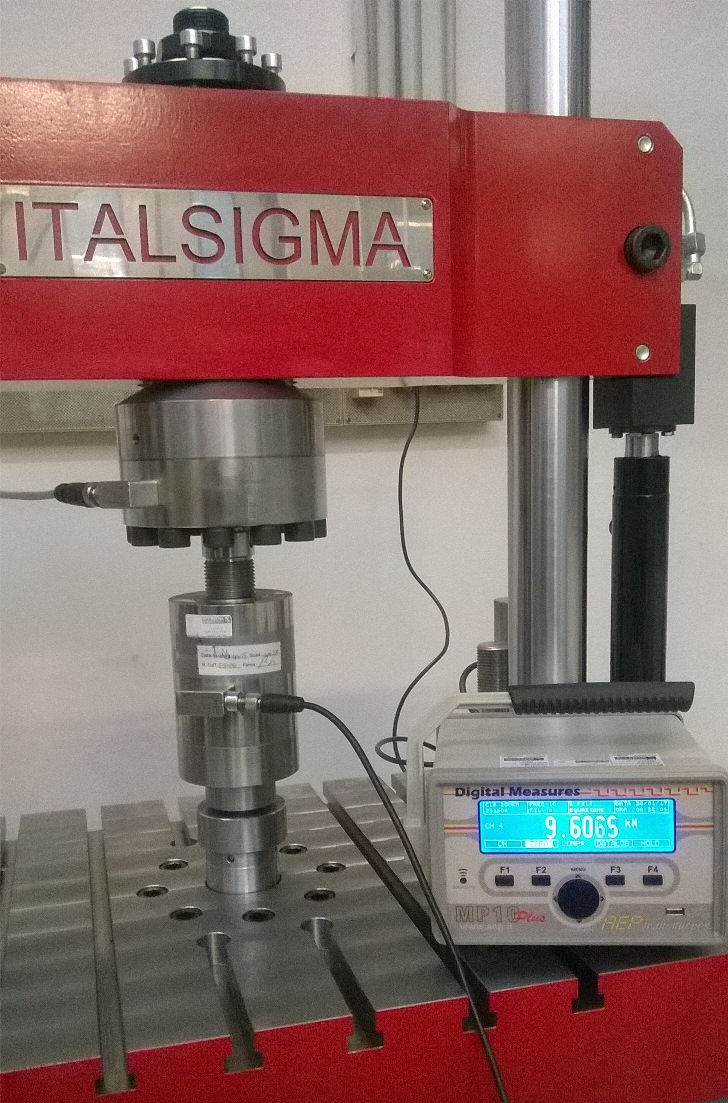

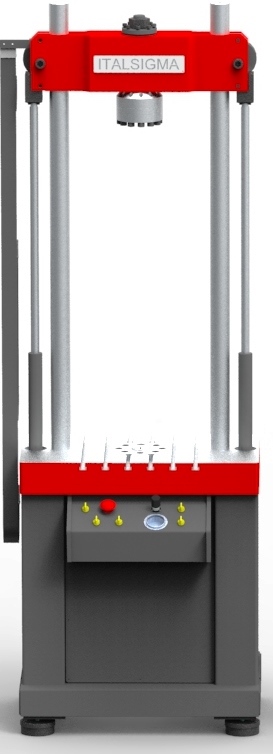

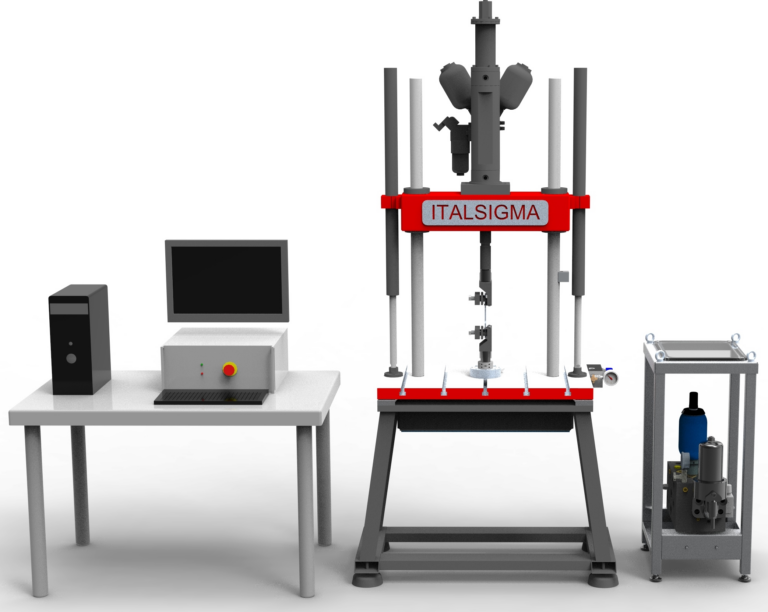

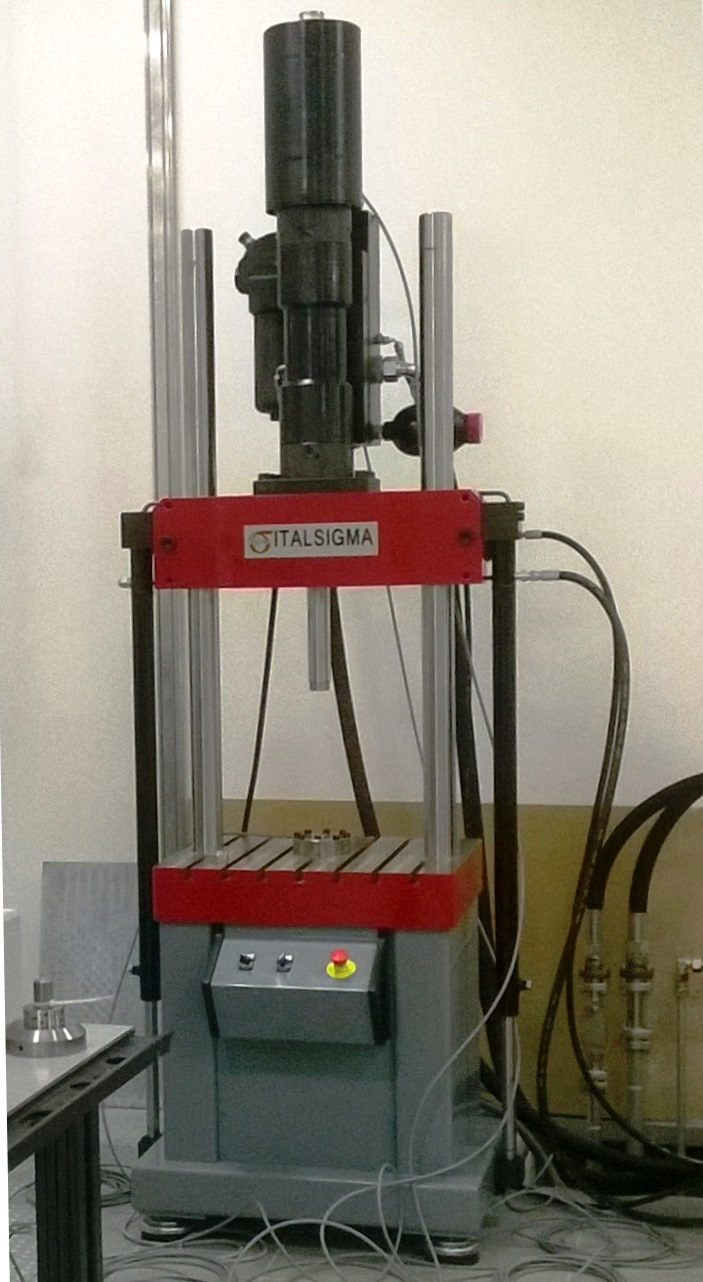

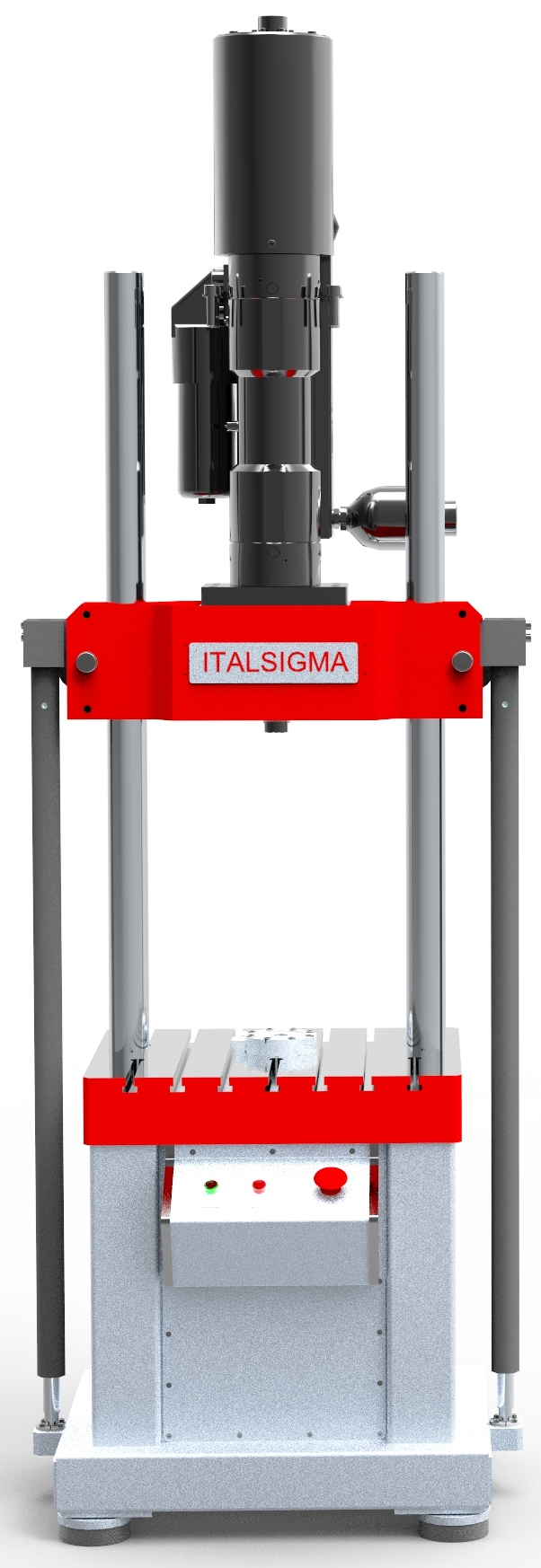

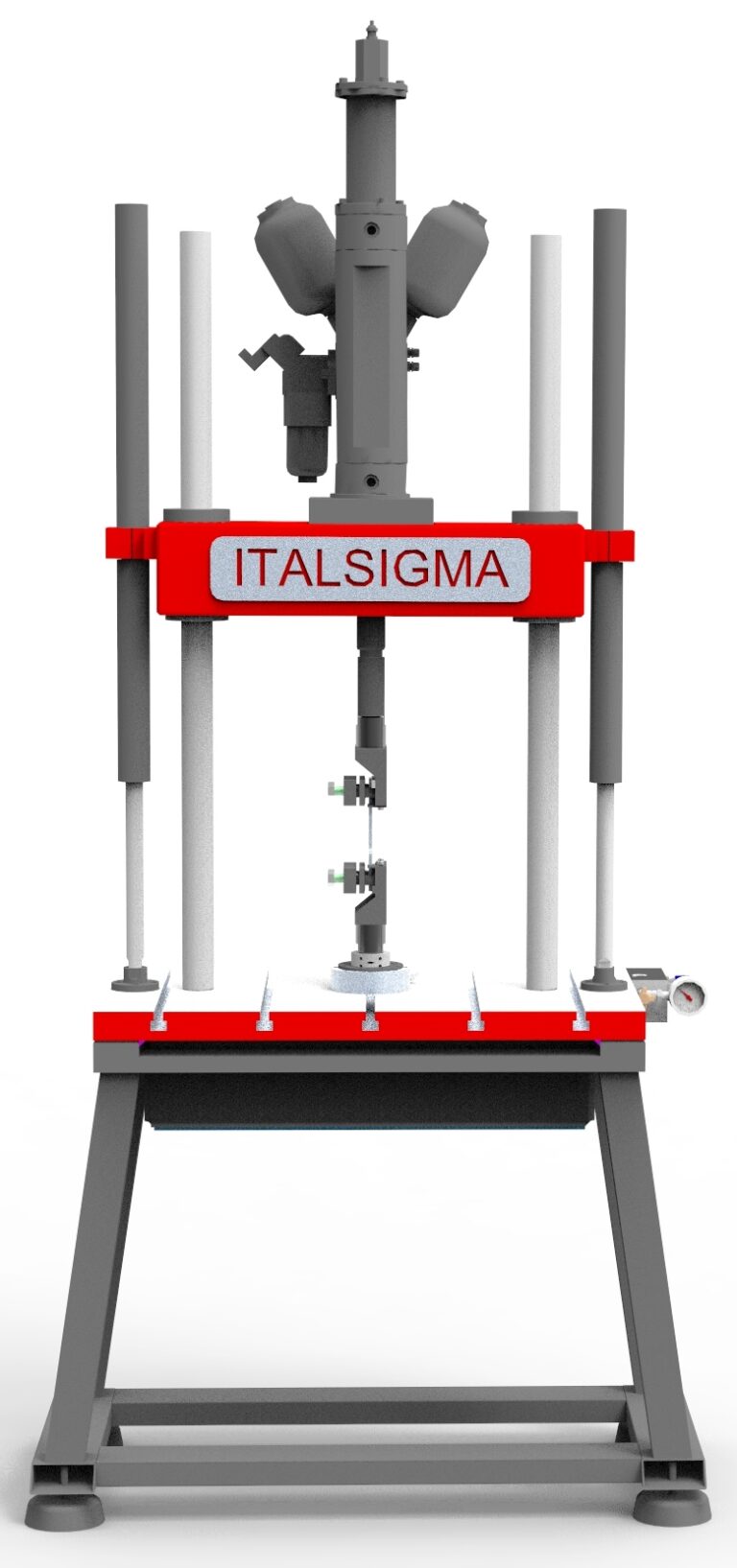

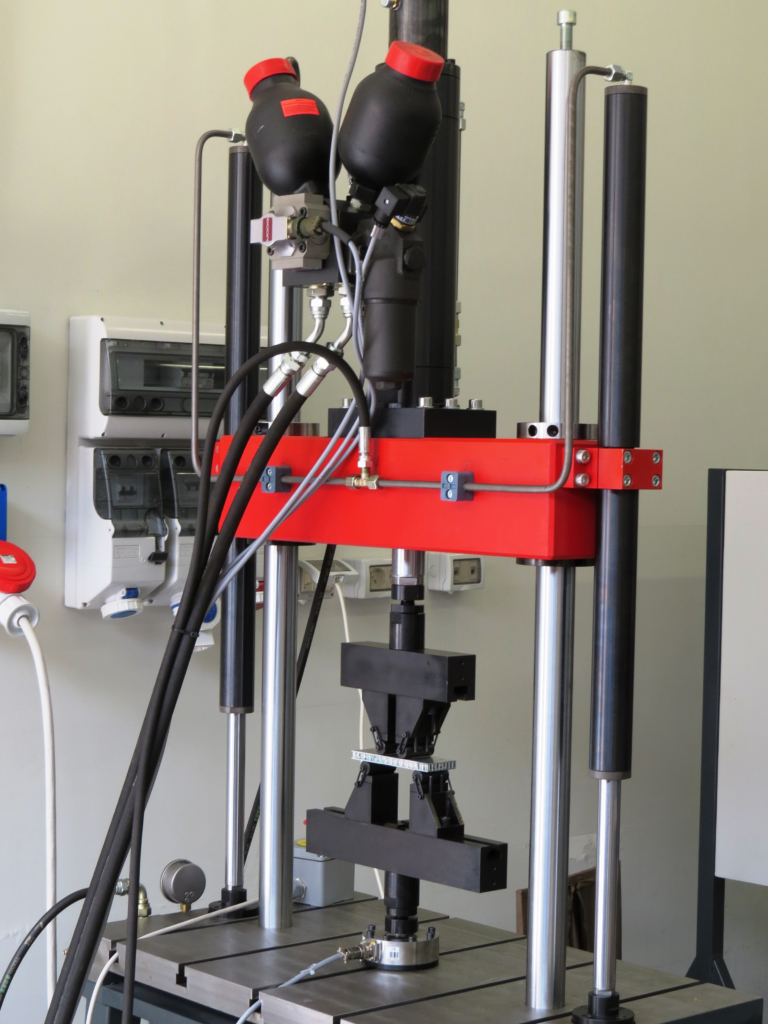

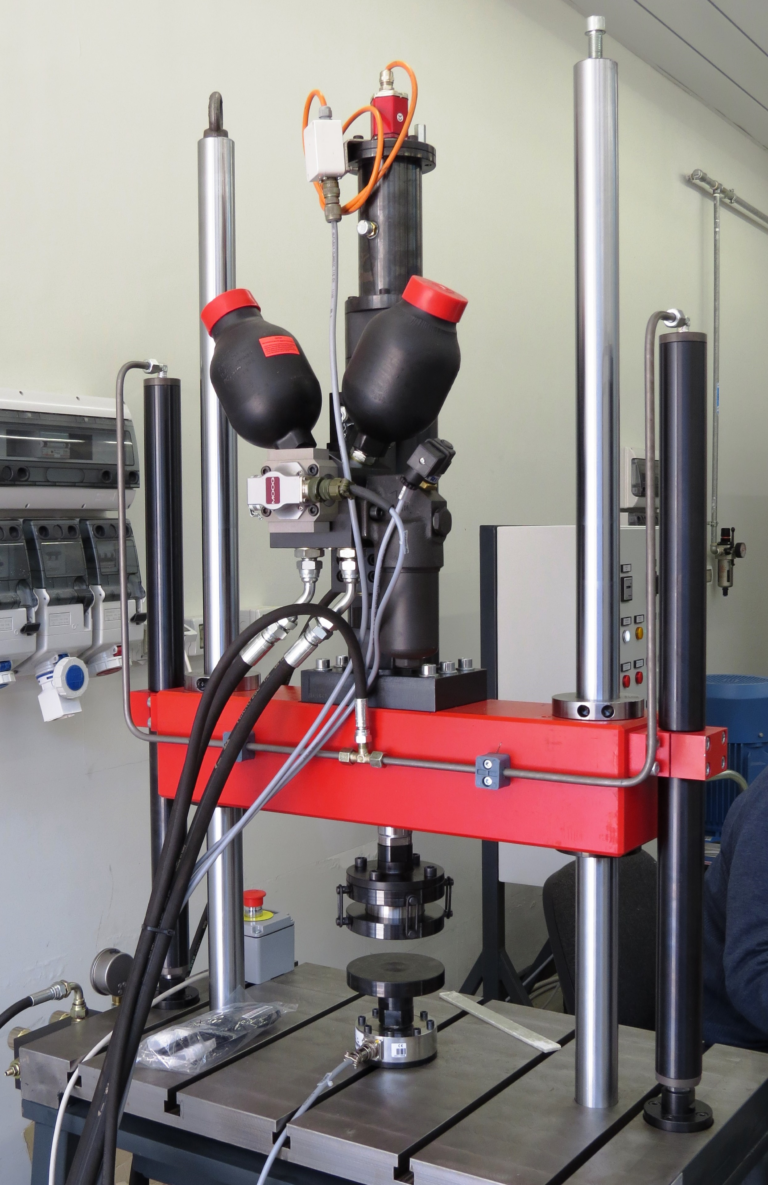

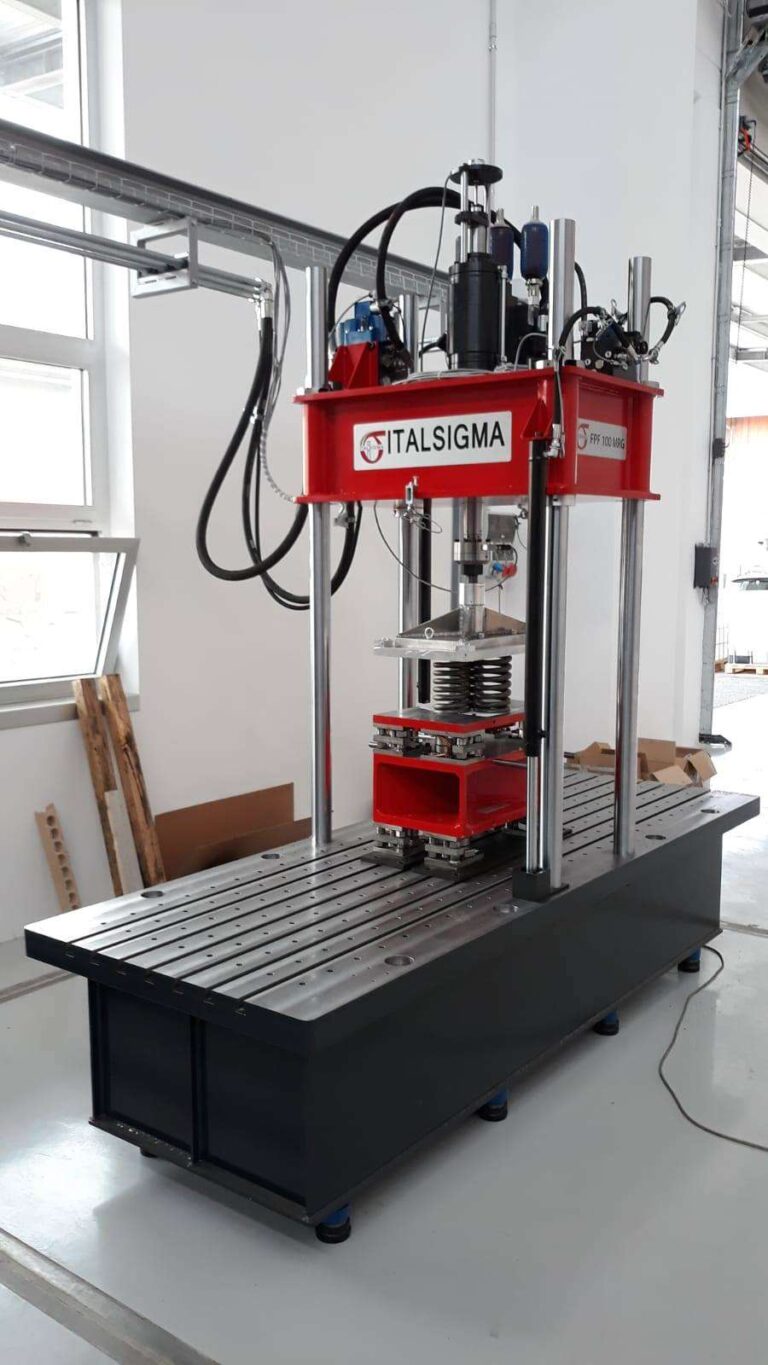

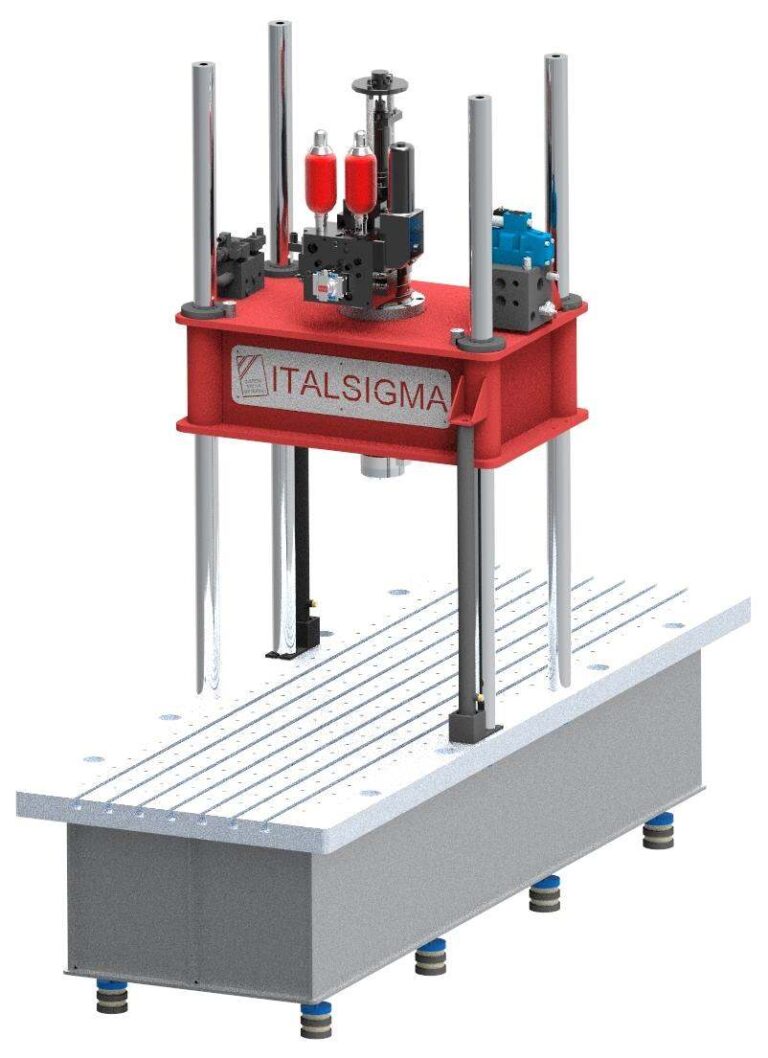

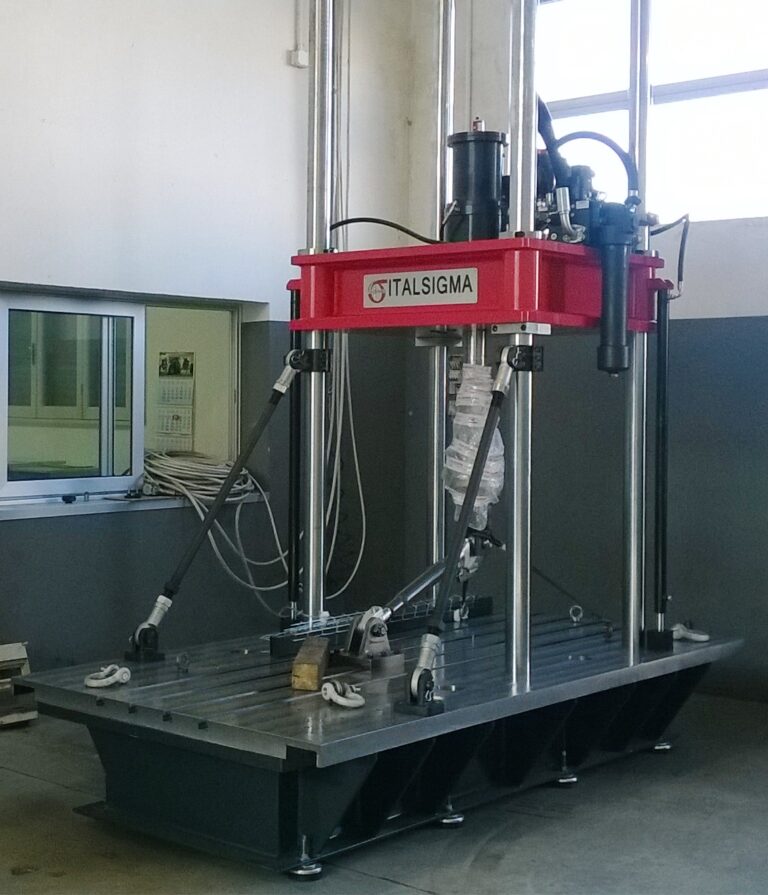

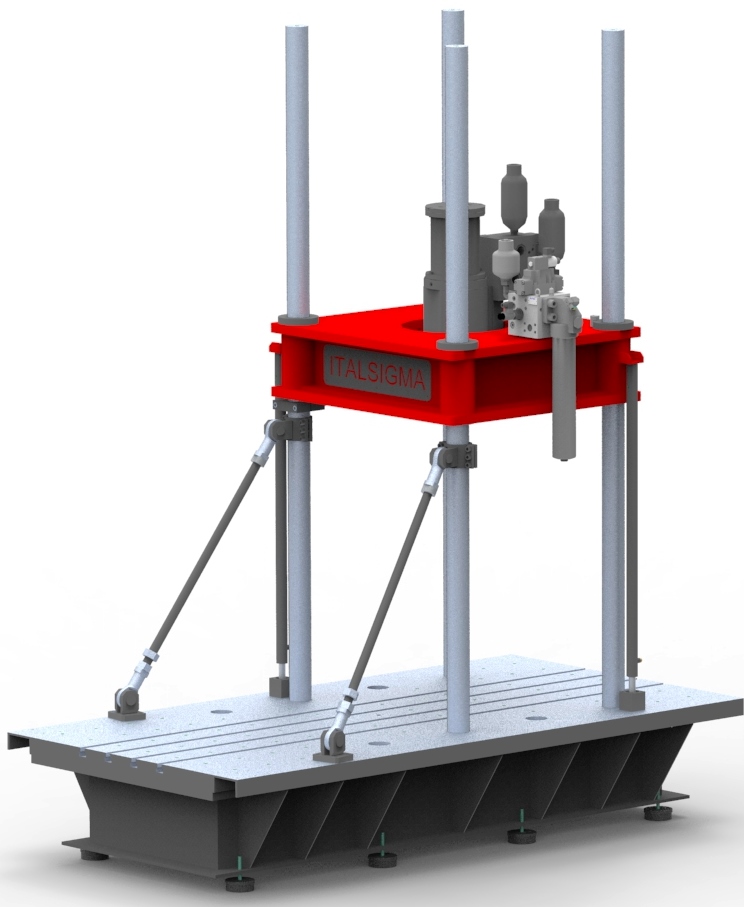

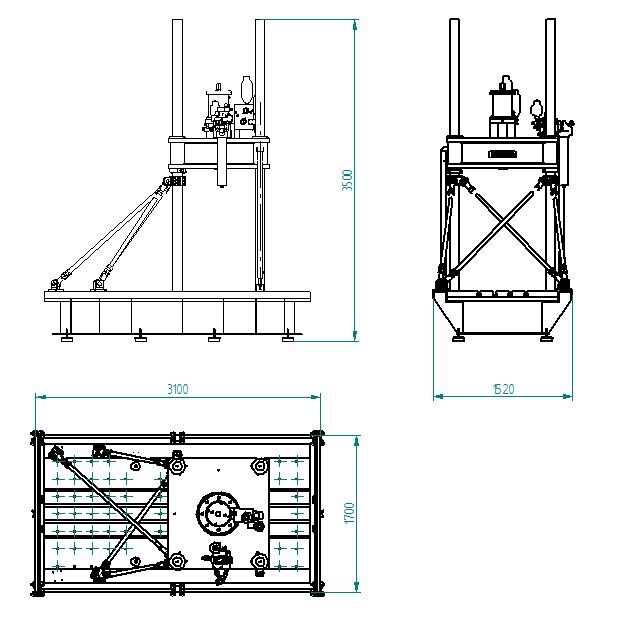

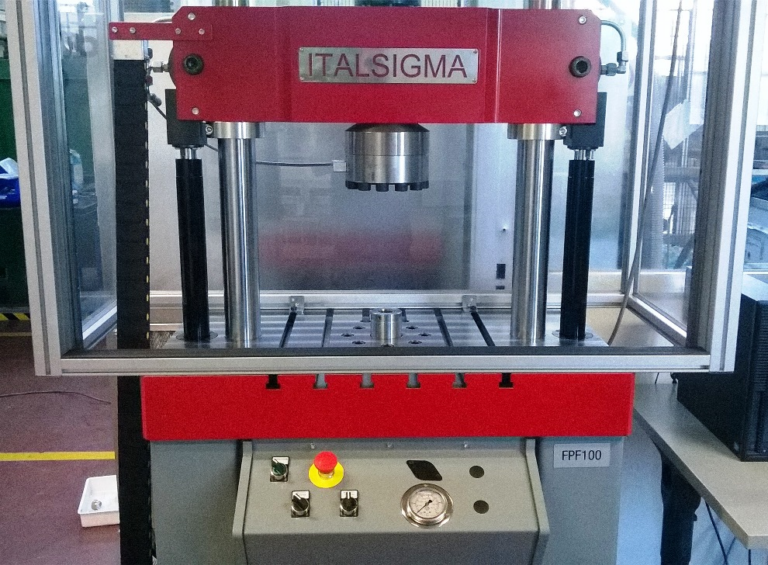

  • Servoidraulica FPF25

    Macchina di prova a 2 colonne e con servocilindro montato sopra la traversa superiore e base d’appoggio scanalata. Possibilità di ancorare la cella di carico sul cilindro o sulla traversa inferiore.

Italsigma progetta e realizza sistemi di testing su misura per supportare aziende, centri di ricerca e laboratori nello sviluppo e nella validazione dei propri prodotti.

Ogni settore industriale presenta esigenze specifiche di prova, simulazione e verifica delle prestazioni. Per questo Italsigma sviluppa macchine di testing personalizzate,
progettate per riprodurre con precisione le condizioni operative reali e fornire dati affidabili per ricerca, sviluppo e controllo qualità.

Grazie alla nostra esperienza ingegneristica e alla collaborazione con università, centri di ricerca e industrie innovative, siamo in grado di progettare soluzioni dedicate per numerosi ambiti applicativi,
affrontando anche le sfide tecnologiche più complesse.

Non trovi il tuo settore?

Progettiamo macchine di testing completamente personalizzate!

CONTATTA IL NOSTRO TEAM
