Le prove di compressione sono utilizzate per determinare il comportamento del materiale sotto un carico di compressione in costante aumento. Le prove di compressione esaminano la sicurezza, la durata e l’integrità di materiali e componenti. Le applicazioni tipiche comprendono prove di compressione su tubi in plastica e materiale espanso cellulare flessibile, prove di compressione/schiacciamento su carta e cartone, prove di compressione su molle nell’industria metallurgica, prove nel settore medico/farmaceutico, su impianti medicali, stent, siringhe o imballaggi medicali, prove di compressione e di intaglio su materiali compositi.

Una macchina per prove di compressione è una macchina di prova universale (UTM) dotata di strumenti per test di compressione o piatti di compressione specifici per l’applicazione. Gli strumenti vengono selezionati e installati nella macchina in base a criteri quali il tipo di prova, il materiale e le dimensioni del provino, la temperatura di prova e i valori di forza massima previsti.

Le prove di compressione vengono eseguite per caratterizzare il comportamento di un materiale sotto carico di compressione.

Durante il test, la pressione viene applicata a un provino utilizzando piatti di compressione o strumenti speciali montati su una macchina di prova universale per determinare varie proprietà del materiale in esame.

I dati del test forniscono risultati sotto forma di un diagramma sforzo-deformazione che indica, tra l’altro, il limite elastico, il limite di proporzionalità, il punto di snervamento e, in alcuni casi, la resistenza alla compressione.

Una prova di compressione, in cui il provino viene schiacciato, è sostanzialmente l’opposto di una prova di trazione durante la quale il provino viene tirato. Le prove possono essere eseguite su campioni di materiale lavorato o su modelli in scala o a grandezza naturale di componenti reali. I tipi più comuni di prove di compressione includono la prova di carico dall’alto (schiacciamento), la prova di flessione (piega) e la prova sulle molle.

Piatti di compressione:

I piatti di compressione devono essere selezionati con criteri di prova specifici secondo la relativa applicazione. È fondamentale conoscere le dimensioni del provino e le forze massime previste per la prova.

PROGETTI:

Telaio di Carico Per Automotive
Portata 500 kN. Corsa 200 mm.
Sistema di Piatti di Compressione
Sistema di piatti di compressione circolari in acciaio 38NiCrM3 completo di snodo sferico per compensare piccoli disallineamenti. Il piatto superiore con snodo sferico è direttamente collegato allo stelo del cilindro. Quattro anelli elastici mantengono in posizione il gruppo snodo. Il piatto inferiore è collegato alla cella di carico che a sua volta sarà fissata sulla base del telaio Il diametro dei piatti di compressione è di 125 mm.
Sistema di Afferraggi Idraulici per Prove di Trazione
Afferraggi idraulici autocentranti a cuneo, realizzati con corpo unico in acciaio, idonei per sollecitazioni di trazione e compressione e per cicli di carico attorno allo zero con forze fino a 100 kN. Accessoriati con: – n° 2 coppie di cunei per provini piatti da 0 mm a 10 mm; – n° 2 coppie di cunei per provini cilindrici da 10 a 25 mm.
Sistema di Afferraggi Meccanici per Prove di Trazione
Afferraggi meccanici per provini piatti e/o tondi funzionanti sul principio di serraggio a vite, realizzati in acciaio 39NiCrMo3 bonificato, con trattamento superficiale di brunitura idoneo per prove di fatica con carichi fino a 20 kN e sistema di serraggio zigrinato. Massima larghezza afferrabile: 30 mm. Accessoriati con: – n° 2 coppie di piastrine zigrinate per provini piatti da 0 mm a 8 mm; – n° 2 coppie di piastrine zigrinate per provini tondi da 6 mm a 12 mm. Questi morsetti sono idonei per essere inseriti nella camera climatica e per eseguire prove di trazione su provini in materiale polimerico o elastomero. Abbiamo realizzato sistemi per …
Sistema per Prove di Fatica per Protesi d’anca
Sistema che consente di eseguire prove statiche e di fatica su protesi d’anca, costituito da: – elemento di fissaggio inferiore sul quale lo stelo della protesi verrà cementato; – elemento di carico superiore con due slitte ortogonali a basso attrito; – contenitore di liquido con termostatazione in cui tutto il sistema verrà inserito: esso consente di eseguire prove in soluzioni fisiologiche o altri liquidi, controllando che la temperatura rimanga entro dei range prossimi a quella ambientale e corporea.
Servoidraulica FPF100
Macchina di prova a 2 colonne e con servocilindro montato sotto la traversa inferiore e base d’appoggio scanalata. Possibilità di ancorare la cella di carico sul cilindro o sulla traversa superiore.

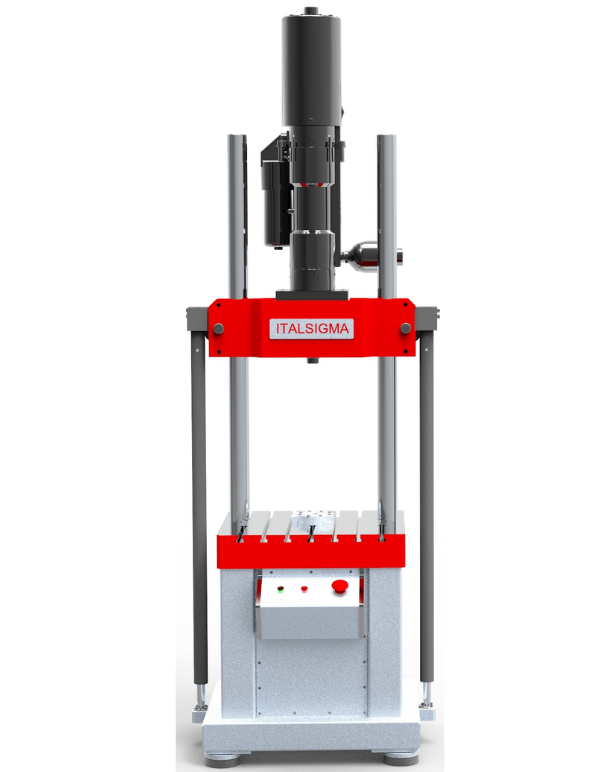

Servoidraulica FPF50
Macchina di prova a 2 colonne e con servocilindro IDROSOSTENTATO montato sopra la traversa superiore e base d’appoggio scanalata. Possibilità di ancorare la cella di carico sul cilindro o sulla traversa inferiore.
LM10 – telaio di carico
LM10 - TELAIO DI CARICO PER PROVE A TRAZIONE/COMPRESSIONE Macchina di prova a due colonne con attuatore elettrico sulla traversa superiore e base di appoggio inferiore scanalata, possibilità di ancorare la cella di carico sull’attuatore o sulla base di appoggio. Costituita dai seguenti elementi principali: Telaio di carico speciale a due colonne di dimensioni compatte e calcolato per resiste ad un carico assiale dinamico di 10 kN Specifiche tecniche
- Altezza massima (con motore alto) : 2700mm
- Dimensioni di ingombro in pianta : 1050x600mm
- Luce tra le colonne : 450mm
- <span …
Macchina da 3 MN (300 ton)
Telaio a 4 colonne con elevata rigidità per prove di compressione. La traversa superiore è mobile mediante cilindri servoidraulici di sollevamento ed idraulicamente fissata alle colonne. Il basamento è scanalato per consentire il bloccaggio del provino. Caratteristiche: Luce utile: 5 m Altezza max: 7 m Altezza max provino: 4,5 m Spaziatura colonne: 900 mm Dimensioni basamento: 4 x 1 m Pressione idraulica di esercizio: 210- 280 bar Forza max (compressione): 3 MN Rigidezza del telaio (all’altezza di 1,3 m dalla base): 4.5 x 109 N/m
FPF 100kN – test su materassini
FPF 100 kN - MACCHINA MONOASSIALE A 4 COLONNE PER TEST SU MATERASSINI
Carico verticale statico: +/- 100 kN

Carico verticale a fatica: +/- 75 kN

• Corsa: 100 mm.

• Telaio di carico a 4 colonne con piano scanalato (dim.

2800 x 1000 x 700h mm) e traversa superiore mobile

idraulicamente, con bloccaggio affidato a calettatori

idraulici.

• La servovalvola che controlla il flusso dell’olio

all’attuatore è montata direttamente sull’attuatore.

Il servo-attuatore a doppia azione è vincolato alla traversa

superiore, e monta sullo stelo la cella di carico con capacità

statica +/- 100 kN e dinamica +/- 75 kN.
Macchina FPF 30 MN
Telaio di carico uniassiale, dimensionato per sopportare carichi massimi di 30 MN sia in compressione che in trazione, per l’esecuzione di prove su elementi strutturali. Il telaio è dotato di traversa inferiore fissa e traversa superiore mobile per la regolazione della luce utile di prova. La movimentazione della traversa superiore è garantita da quattro servocilindri idraulici fissati solidamente alle due traverse i quali hanno anche la funzione di applicazione del carico al provino, mediante lo spostamento della traversa superiore.
Macchina Lineare – LM10
Macchina di prova a 2 colonne con attuatore elettrico sulla traversa superiore e base di appoggio inferiore scanalata. Possibilità di ancorare la cella di carico sull’attuatore o sulla base di appoggio. Prestazioni dinamiche molto elevate fino a 80Hz. Guarda il video
FPF1000
MACCHINA X-MRG-1907/1000 PER ESECUZIONE TEST A FATICA SU TRAVERSINE FERROVIARIE Telaio di carico a 4 colonne (6100 x 3800 x 3800h mm).
• Capacità statica: +/- 1000 kN (280 bar)

• Forza max statica: 1200 kN

• Forza dinamica: max 750 kN, min 10 kN

• Corsa cilindro: +/- 100 mm

• Corsa max dinamica: 7 mm sul provino a 5 Hz

Luce utile per provino: 6000 x 2600 x 1000h mm

Specifica tecnica cod. RFI/TCAR/SF/AR/03/002/F: “Traverse in calcestruzzo vibrato, armato e

precompresso”
Servoidraulica FPF500
Macchina di prova a 4 colonne, completa di rinforzi laterali sulle colonne ed atta a sopportare i carichi di prova senza subire apprezzabili deformazioni fino a 500 kN. Basamento dotato di scanalature sul piano per il fissaggio di attrezzature. Piano di appoggio 2900 mm x 1500 mm. Sollevamento idraulico traversa superiore.
Servoidraulica FPF25
Macchina di prova a 2 colonne e con servocilindro montato sopra la traversa superiore e base d’appoggio scanalata. Possibilità di ancorare la cella di carico sul cilindro o sulla traversa inferiore.
Impianto per Test su Bielle
L’attrezzatura consiste nel realizzare un telaio di chiusura della forza e due afferraggi meccanici che riproducono le condizioni funzionamento della vostra biella garantendo gli accoppiamenti e la lubrificazione prevista in servizio; sarà pertanto previsto un sistema di lubrificazione forzato in corrispondenza della testa di biella; la lubrificazione in corrispondenza del piede di biella sarà invece per caduta.
- Il sistema è completo di un impianto di lubrificazione forzata.
- Una pompa monoblocco ad ingranaggi aspira olio dalla vaschetta di raccolta e la manda sul perno superiore.
- Questo perno ha nella sua mezzeria tre canali a 120° che …
MACCHINA DI PROVA “FULL SCALE” DA 13 MN (1300 TON)
Questa macchina esegue prove di trazione, compressione e flessione su tubi in acciaio per gasdotti e oleodotti. Realizzazione di test ciclici (max 5 Hz). Realizzazione di prove con tubo pressurizzato (internamente o esternamente). CARATTERISTICHE TECNICHE
- Forza max di compressione: 10 MN
- Forza max di tensione: 13 MN
- Flessione massima: 30 ton·m
- Diametro max del tubo: 14” (356 mm)
- Lunghezza max del tubo: 2000 mm
MACCHINA DI PROVA “FULL SCALE” DA 30 MN
Questa machine esegue prove di trazione, compressione e flessione su tubi in acciaio per gasdotti ed oleodotti. Sistema ottimizzato per il posizionamento ed il fissaggio del provino. Realizzazione di test ciclici. Realizzazione di prove a tubo pressurizzato. CARATTERISTICHE TECNICHE
- Massima forza di compressione 30 MN
- Massima forza di trazione 25 MN
- Flessione massima 300 ton·m
- Diametro massimo provino 20” (508 mm)
- Lunghezza massima provino 5000 mm
- Dimensioni 16 x 6 m – Altezza 2 m
- Corsa assiale massima 500 mm
- Angolo di flessione massimo ± 20°
Attrezzatura scientifica per Prove su Facciate Continue
Il sistema meccanico di prove, oltre alle tradizionali “prove aria-acqua-vento” necessarie per la certificazione delle facciate continue, consente di valutare la risposta sismica sia in condizioni statiche che dinamiche di facciate continue, grazie alla presenza di fasci sismici che possono spingere il sistema di facciata nel piano e fuori dallo stesso. Il sistema è idoneo per effettuare prove di tenuta all’aria e all’acqua, prove con sollecitazioni mono e multiassiali, statiche e dinamiche, su facciate continue di dimensioni massime 6 x 8 metri. Video Collaudo Video Movimentazione traverse
Telaio di carico vincolante a parete
Il sistema è costituito da un basamento semi-interrato collegato ad un telaio per il carico verticale. Sulla base di carico di trovano 4 cuscinetti a rulli. Il lato inferiore del muro si trova sui cuscinetti a rulli per applicare la forza di taglio per la distorsione. Il massimo carico verticale è di 500 kN. Per facilitare il posizionamento, la parete viene inserita dall’alto, quindi (mediante i cuscinetti a rulli) viene trasferita nella posizione finale.
