Sistemi di testing per componenti oil & gas ad alta pressione

Nel settore oil & gas, i componenti operano in condizioni estreme di pressione, temperatura e stress meccanico. Italsigma sviluppa macchine da prova per oil & gas testing, progettate per la validazione di valvole, tubazioni, raccordi e sistemi industriali.

Le nostre soluzioni consentono di eseguire prove di pressione, fatica, resistenza meccanica e simulazioni operative in ambienti ad alta criticità, garantendo sicurezza e conformità agli standard internazionali del settore energetico.

Ogni sistema è progettato con automazione avanzata, controllo elettronico e acquisizione dati per garantire test affidabili e ripetibili.

Perché scegliere Italsigma per oil & gas testing

Italsigma sviluppa high-pressure testing systems custom per componenti critici del settore energetico.

Le nostre soluzioni garantiscono:

validazione di componenti ad alta pressione

test di sicurezza e affidabilità

simulazione di condizioni operative estreme

riduzione del rischio operativo

Combiniamo servo-idraulica, automazione e ingegneria del testing per garantire massima robustezza e precisione.

CONTATTACI

SOLUZIONI

MACCHINA DI PROVA “FULL SCALE” DA 30 MN
Questa machine esegue prove di trazione, compressione e flessione su tubi in acciaio per gasdotti ed oleodotti. Sistema ottimizzato per il posizionamento ed il fissaggio del provino. Realizzazione di test ciclici. Realizzazione di prove a tubo pressurizzato. CARATTERISTICHE TECNICHE
- Massima forza di compressione 30 MN
- Massima forza di trazione 25 MN
- Flessione massima 300 ton·m
- Diametro massimo provino 20” (508 mm)
- Lunghezza massima provino 5000 mm
- Dimensioni 16 x 6 m – Altezza 2 m
- Corsa assiale massima 500 mm
- Angolo di flessione massimo ± 20°

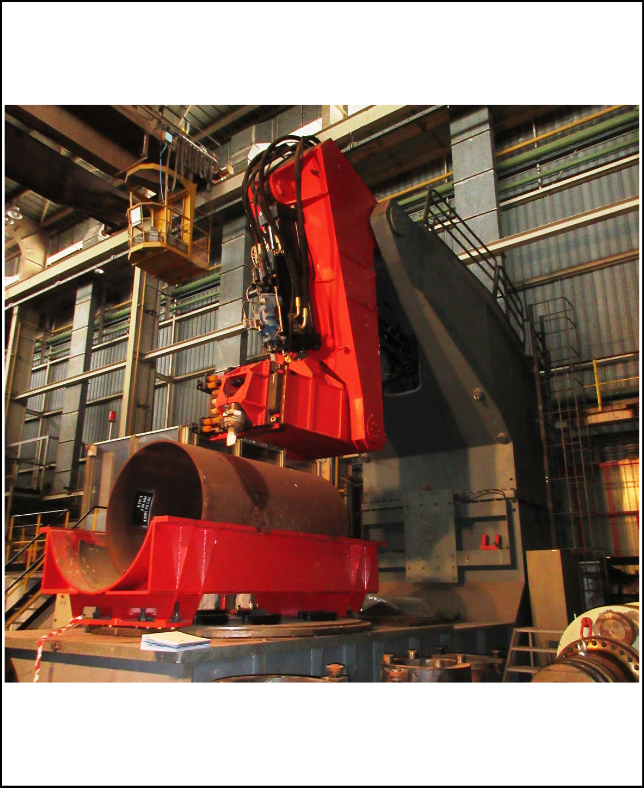

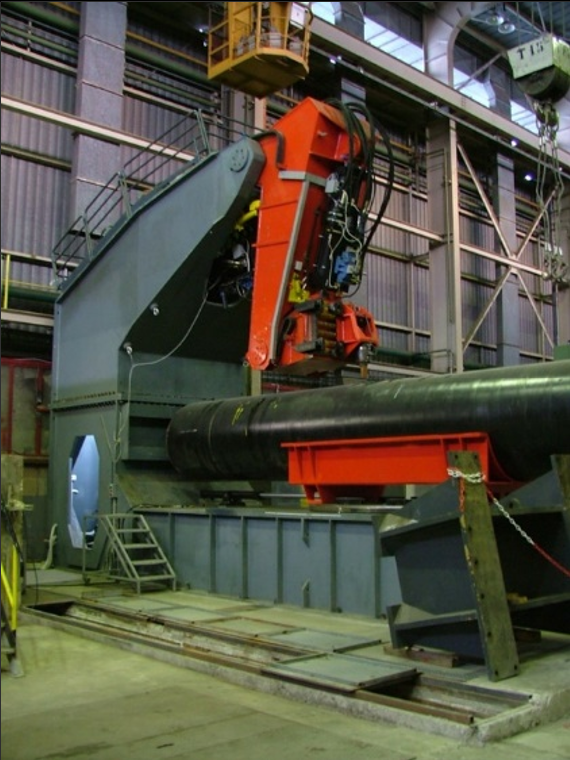

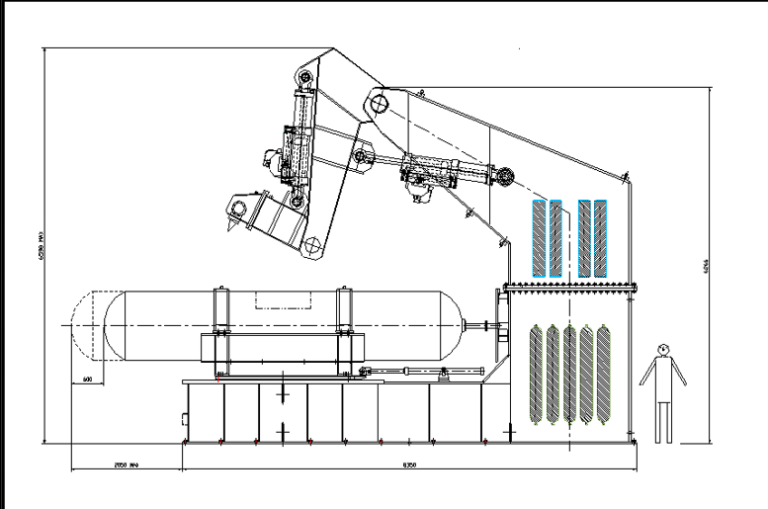

MACCHINA DI PROVA “FULL SCALE” DI SIMULAZIONE DANNI
Questa macchina esegue la simulazione del danno dovuto alla benna di un escavatore (o altro tipo di macchina da costruzione) su tubi d'acciaio per gasdotti e oleodotti. Il danno è simulato grazie all'impatto di un percussore d'acciaio a velocità e percorso controllati. CARATTERISTICHE TECNICHE
- Dimensione del tubo (diametro): 24” - 36” - 48” - 52”
- Lunghezza massima tubo: 6600 mm
- Velocità massima dell’urto: 5 m/s
- Angolo d’impatto percussore - tubo: from 0° to 90°
MACCHINA DI PROVA “FULL SCALE” A FLESSIONE
Attrito di scorrimento ridotto: i cilindri del campione e del sistema di trascinamento sono supportati da guide scorrevoli a basso attrito. Distanza regolabile tra i cilindri per diverse geometrie delle forze di trazione. CARATTERISTICHE TECNICHE Prova di flessione su 4 punti su tubi in acciaio per gasdotti e oleodotti.
- Forza massima: 8 MN
- Distanza massima di appoggio: 26 m
- Lunghezza massima del tuvo: 30 m
- Diametro massimo del tubo: 56” (1420 mm)
- Flessione massima del tubo: 5000 mm
MACCHINA DI PROVA “FULL SCALE” DA 13 MN (1300 TON)
Questa macchina esegue prove di trazione, compressione e flessione su tubi in acciaio per gasdotti e oleodotti. Realizzazione di test ciclici (max 5 Hz). Realizzazione di prove con tubo pressurizzato (internamente o esternamente). CARATTERISTICHE TECNICHE
- Forza max di compressione: 10 MN
- Forza max di tensione: 13 MN
- Flessione massima: 30 ton·m
- Diametro max del tubo: 14” (356 mm)
- Lunghezza max del tubo: 2000 mm
Servoidraulica FPF25
Macchina di prova a 2 colonne e con servocilindro montato sopra la traversa superiore e base d’appoggio scanalata. Possibilità di ancorare la cella di carico sul cilindro o sulla traversa inferiore.
Servoidraulica FPF500
Macchina di prova a 4 colonne, completa di rinforzi laterali sulle colonne ed atta a sopportare i carichi di prova senza subire apprezzabili deformazioni fino a 500 kN. Basamento dotato di scanalature sul piano per il fissaggio di attrezzature. Piano di appoggio 2900 mm x 1500 mm. Sollevamento idraulico traversa superiore.
Flessione Rotante – RB35
Macchina a flessione rotante a carico costante. Sistema di prova in grado di generare flessione a 4 punti con momento flettente costante sull’asse del provino e variazione continua della velocità di rotazione attorno all’asse longitudinale. Macchina di prova elettromeccanica con sistema integrato in un basamento di acciaio tubolare con carter di protezione in policarbonato. Comando, controllo e gestione della prova da pulpito di comando. Guadra il video
Flessione Piana – MINI FP2
MINI FP2 è una macchina per prove di fatica che implementa un approccio rivoluzionario basato sulla miniaturizzazione del provino e sul carico ciclico a flessione piana. Funziona ad una frequenza di prova selezionabile, fino a 50 Hz. MINI FP2 genera curve S/N per configurazioni uniformi correlate ai risultati dei test ottenuti utilizzando provini standard. Guarda il video
Ultrasonica VHCF – MU26
Macchina ultrasonica. Macchina di prova elettromeccanica con sistema ad ultrasuoni per la generazione della sollecitazione e telaio di carico con attuatore elettromeccanico per generare sollecitazioni statiche. Comando, controllo e gestione della prova da Personal Computer. Guarda il video
Servoidraulica FPF50
Macchina di prova a 2 colonne e con servocilindro IDROSOSTENTATO montato sopra la traversa superiore e base d’appoggio scanalata. Possibilità di ancorare la cella di carico sul cilindro o sulla traversa inferiore.
Servoidraulica FPF100
Macchina di prova a 2 colonne e con servocilindro montato sotto la traversa inferiore e base d’appoggio scanalata. Possibilità di ancorare la cella di carico sul cilindro o sulla traversa superiore.
Creep – TCR30
Prove meccaniche uniassiali di Trazione, Creep e Rilassamento su materiali metallici. La macchina con telaio a 4 colonne ad elevata rigidezza con appoggi antivibrazione, monta un attuatore per l’applicazione del carico a controllo servomeccanico sulla traversa inferiore. Capacità di carico in trazione fino a 50 kN con forno di riscaldamento fino a Tmax ~ 1200°C.
Slow Strain Rate – SSR100
Macchina di prova a deformazione lenta, telaio a pavimento a 2 colonne con attuatore elettrico sul basamento inferiore. Possibilità di ancorare la cella di carico sull’attuatore elettrico o sulla traversa. Campo di velocità in prova: da 0,001 mm/min a 5 mm/min con 100 kN. Guarda il video
